F6513SAVGI8 是一款 8 通道发射有源波束成形射频集成电路，设计用于通信或雷达应用中的 Ku 波段平面相控阵天线。该集成电路有一个通用射频输入端口和八个输出通道。八个独立控制的输出通道可驱动电子扫描阵列（ESA）的八个单极化元件或四个双极化元件。每个通道都有 6 位数字相位控制（覆盖 360°）和 25dB 增益控制（最小步长为 0.2dB），可实现精确的波束模式和偏振控制。RFIC 采用 2.1-2.5V 单电源供电，标称小信号增益为 23dB，每个通道的典型 P1dB 为 12.5dBm。

特性

 13.75 - 17.3GHz 工作频率

 支持 4 个双极性元件或 8 个单极性元件

 360° 相位控制，6 位分辨率

 25dB 增益控制，最小步谐为 0.2dB

 23dB 小信号增益

 12.5dBm 输出 P1dB

 2.3V 标称单电源输入

 标准 1.8V 数字逻辑

 温度补偿

 带数字读数的温度传感器

 具有快速光束转向功能的高级数字模式

 片上光束状态存储器

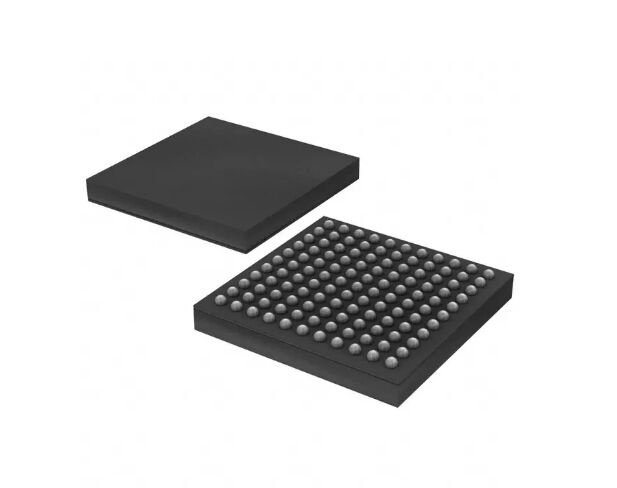

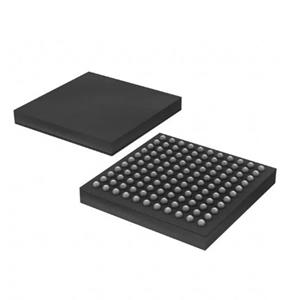

 3.8 × 4.6 × 0.9 毫米，62 引脚 FC-BGA 封装

典型应用

 相控阵天线

 Ku 波段 SATCOM 终端

 通用数据链路 (CDL) 终端

 Ku 波段雷达

 航空航天和海事

 仪器仪表
