ZMID5201AE1R是（Renesas）推出的一款具有模拟输出的电感式位置传感器 IC，用于汽车应用中的绝对旋转和线性运动传感。以下是其关键特性：

归纳原理

旋转感应可达 360º

具有可编程限制的模拟输出

过压、反极性、ESD 和短路保护

10 位分辨率

电源或接地损耗检测

满足冗余设计要求

可编程线性校正

自适应增益控制支持多种线圈设计

支持ISO26262的诊断功能

最高支持 ASIL-B

高达 ±18V 的过压和反极性保护

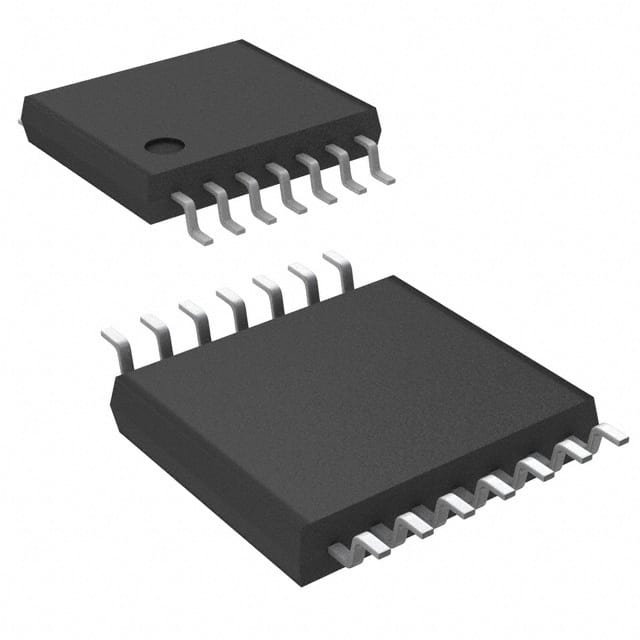

小型 14-TSSOP 封装

ZMID5201AE1R使用线圈感应和涡流的物理原理来检测在线圈组上方滑动或旋转的金属目标的位置，该线圈组由一个发射线圈和两个接收线圈组成。这三个线圈通常以铜线的形式印在印刷电路板 (PCB) 上。它们的排列方式使得发射线圈在接收线圈中感应出次级电压，该电压取决于线圈上方金属目标的位置。在解调和处理来自接收线圈的次级电压后，可获得表示金属目标在线圈上位置的信号。ZMID5201AE1R完全符合汽车标准 AEC-Q100，0 级，最高环境温度为 150°C。

典型应用

ZMID5201AE1R传感器适用于汽车电子控制系统中的位置监测场景，例如电机控制、传动系统检测等。
