LDC5071EPWRQ1 是一款高速精确的电感式传感器，用于测量汽车和工业应用中的绝对线性和旋转位置。该器件旨在连接通常位于印刷电路板上的三个电感式感应线圈。其中一个线圈连接到 LDC5071-Q1 的激励电路并充当发送器，其他两个次级线圈用作接收器。

特性

• 具有符合 AEC-Q100 标准的下列特性：

– 器件温度等级 0：–40°C 至 +160°C 的工作环境温度范围

• 高分辨率，在高达 480,000RPM 的转速下具有 ≤1度的精度

• 正弦和余弦输出的差分信号路径支持宽动态输入范围

• 集成模拟前端 IC，适用于非接触式电感式位置传感器进行0° 至 360° 绝对旋转位置测量

• 支持在恶劣环境中运行；不受杂散磁场、污垢和污染的影响

• 无需磁体

• 输入电源工作模式：5V 和 3.3V

• 工作电流：22mA（最大值）

• 集成 2.4MHz 至 5MHz 频段的 LC 振荡器，用于激励电感式传感器线圈

• 具有高电压保护功能和大容性负载能力的差分输出驱动器

• 自动和手动增益控制，能够尽可能地提高输出驱动器的动态范围

• 内置传感器和电源诊断

• 输入电源和输出引脚具有 –15V 至 30V 的反向电压和过压保护功能

• 有关增强型功能安全和诊断，请参阅 LDC5072-Q1

• 支持冗余模式

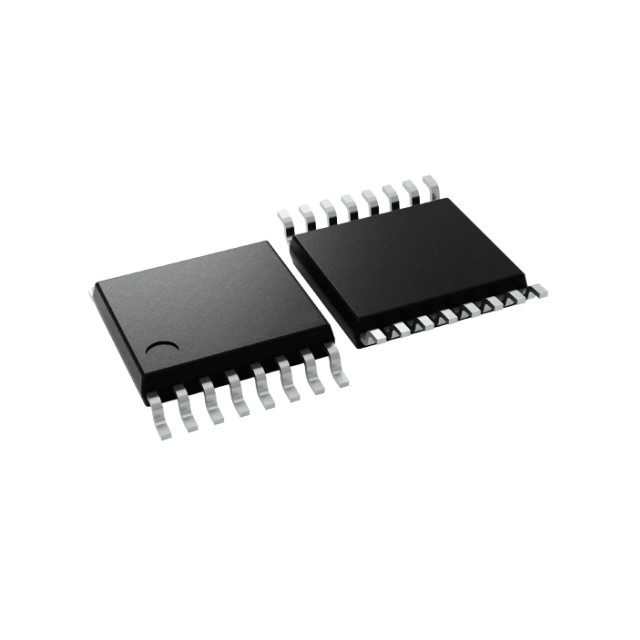

• 封装：TSSOP-16 (5.00mm x 4.40mm)

应用

• EV/HEV 牵引电机逆变器

• 电动动力转向

• 制动助力电机

• 换挡系统

• 集成式起动发电机

• 踏板位置

• 阀门和执行器

• 机器人

• 电动自行车
