ZMID5203AE1R是一款具有SENT输出的电感式位置传感器IC，用于汽车应用中的绝对旋转和线性运动传感。ZMID5203AE1R利用线环感应和涡流的物理原理来检测在一组线圈（由一个发射器线圈和两个接收器线圈组成）上方滑动或旋转的金属目标的位置。这三个线圈通常在印刷电路板 （PCB） 上印刷为铜走线。它们的布置使得发射器线圈在接收器线圈中感应出次级电压，该电压取决于金属目标在线圈上方的位置。ZMID5203AE1R完全符合汽车标准 AEC-Q100,0 级，环境温度高达 150°C。

主要规格

用于测量：线性，旋转位置

技术：电感

旋转角度 - 电气，机械：0° ~ 360°

线性范围：-

输出：SENT

输出信号：顺时针增加

致动器类型：感性目标

线性度：-

电阻容差：-

电压 - 供电：4.5V ~ 5.5V

安装类型：表面贴装型

端接样式：鸥翼

工作温度：-40°C ~ 150°C

等级：汽车级

资质：AEC-Q100

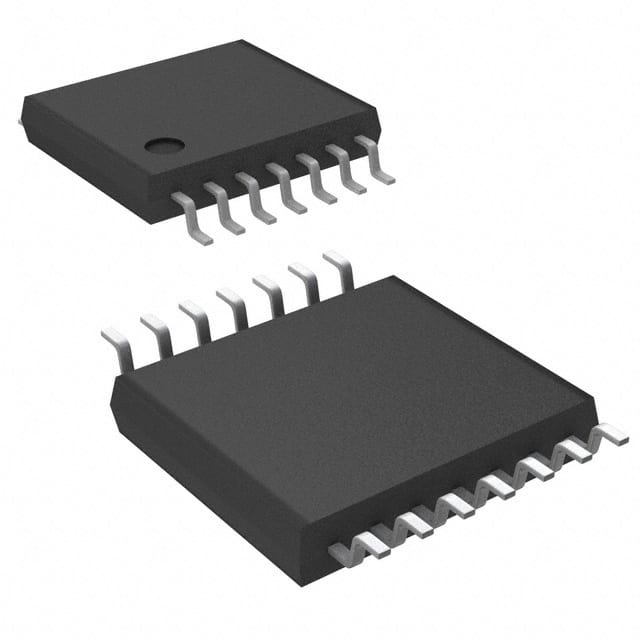

封装/外壳：14-TSSOP

应用场景

ZMID5203AE1R传感器主要用于汽车领域的绝对旋转和线性运动传感，例如电机控制、变速箱位置监测等场景。
