82V3399BNLG 是用于 SONET / SDH / 同步以太网设备、DWDM 和无线基站中 Stratum 3、4E、4、SMC、EECOption1、EEC-Option2 时钟的同步设备定时源的集成单芯片解决方案。

82V3399BNLG 的特点

单芯片 PLL

具有 0.5 mHz 至 560 Hz 的带宽

为 ITU-T G.8261/G.8262 同步以太网 (SyncE) 提供节点时钟

超过 GR-253-CORE (OC-192) 和 ITU-T G.813 (STM-64) 抖动产生要求

为蜂窝和 WLL 基站（GSM 和 3G 网络）提供节点时钟

为 DSL 接入集中器 (DSLAM) 提供时钟，特别是为基于日本 TCM-ISDN 网络定时的 ADSL 设备提供时钟

为千兆位和万兆位以太网应用提供时钟

支持为 IEEE-1588 应用生成时钟

为同步设备定时源提供集成的单芯片解决方案，包括 Stratum 3、4E、4、SMC、EEC-Option 1 和 EEC-Option 2 时钟

提供 RMS 相位抖动小于 1 ps 的 SONET 时钟（12 kHz - 20 MHz）

支持 1PPS 输入和输出

采用 PLL 架构，具有出色的抖动性能，并最大限度地减少了外部元件的数量

集成 T0 DPLL 和 T4 DPLL

T4 DPLL 可独立锁定或锁定到 T0 DPLL

支持可编程 DPLL 带宽（0.5 mHz 至 560 Hz，19 级）和阻尼系数（1.2 至 20，5 级）

支持 1.1X10-5 ppm 绝对保持精度和 4.4X10-8 ppm 瞬时保持精度

支持无冲击基准切换，可将 T0 DPLL 输出上的相位瞬变最小化至不超过 0.61 ns

支持可编程输入输出相位偏移调整

限制输出的相位和频率偏移

提供频率从 1 Hz (1PPS) 到 644.53125 MHz 的 OUT1~OUT6 输出时钟

CMOS 输出包括 25 MHz、125 MHz 和 156.25 MHz

包括 25.78125 MHz、128.90625 MHz 和 161.1328125 MHz，用于 CMOS 输出

包括 25 MHz、125 MHz、156.25 MHz、312.5 MHz 和 625 MHz，用于差分输出

差分输出包括 25.78125 MHz、128.90625 MHz、161.1328125 MHz、322.265625 MHz 和 644.53125 MHz

提供频率从 1 (1PPS) 到 625 MHz 的 IN1~IN6 输入时钟

包括用于 CMOS 输入的 25 MHz、125 MHz 和 156.25 MHz

差分输入包括 25 MHz、156.25 MHz、312.5 MHz 和 625 MHz

内部 DCO 可由外部处理器控制，用于生成 IEEE-1588 时钟

支持由内部状态机控制的强制或自动工作模式切换。支持自由运行、锁定和保持模式

支持手动和自动选择输入时钟开关

时钟失效时支持自动无中断选定输入时钟切换

支持三种输入时钟源：STM-N 或 OC-n 恢复时钟、PDH 网络同步定时和外部同步参考定时

提供 2 kHz、4 kHz 或 8 kHz 帧同步输入信号，以及 kHz 或 8 kHz 帧同步输出信号

提供 1PPS 同步输入信号和 1PPS 同步输出信号

为 BITS、GPS、3G、GSM 等提供输出时钟

支持 PECL/LVDS 和 CMOS 输入/输出技术

支持主时钟校准

支持主/从应用（两个芯片一起使用），实现单芯片故障时的系统保护

支持 Telcordia GR-1244-CORE、Telcordia GR-253-CORE、ITU-T G.812、ITU-T G.8262。ITU-T G.813 和 ITU-T G.783 建议

I2C 和串行微处理器接口模式

IEEE 1149.1 JTAG 边界扫描

单路 3.3 V 工作电压，带 5 V 容差 CMOS 输入/输出

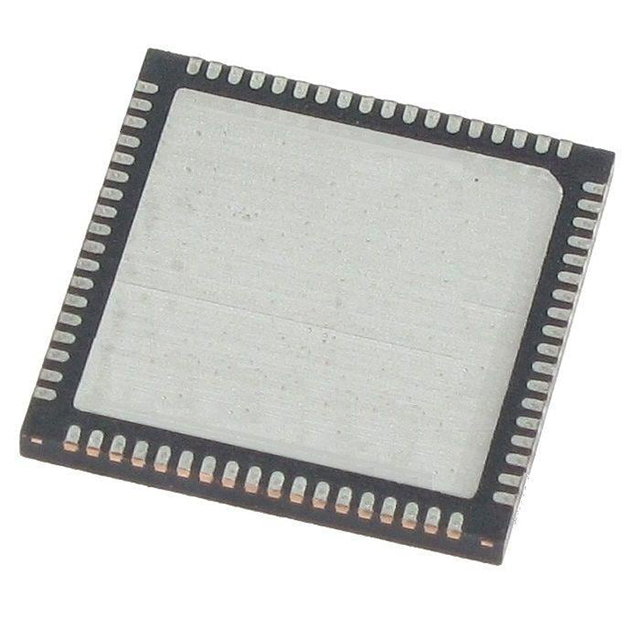

72 引脚 QFN 封装，提供绿色封装选项

82V3399BNLG 的应用

千兆位以太网和万兆位以太网

BITS/SSU

SMC/SEC（SONET/SDH）

DWDM 交叉连接和传输设备

同步以太网设备

中央办公室定时源和分配

核心和接入 IP 交换机/路由器

千兆位和兆位 IP 交换机/路由器

IP 和 ATM 核心交换机和接入设备

蜂窝和 WLL 基站节点时钟

宽带和多业务接入设备
