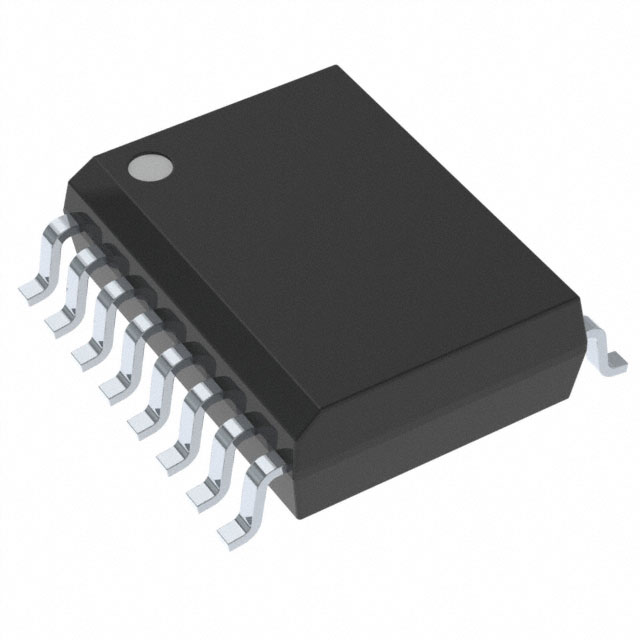

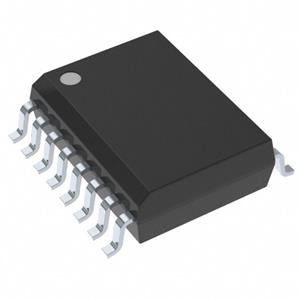

UCC21520AQDWQ1 - 具主动保护功能的高 CMTI 2.5-A 和 5-A 隔离式 IGBT、MOSFET 栅极驱动器

产品描述

UCC21520AQDWQ1 是一款 5.7kVRMS 强化隔离型栅极驱动器，适用于 IGBT 和 MOSFET，具有 2.5A 源电流和 5A 灌电流。输入端采用 3V 至 5.5V 单电源供电。两个互补 CMOS 输入可控制栅极驱动器的输出状态。76 ns 的短传播时间确保了对输出级的精确控制。

产品特性

在 VCM = 1500 V 时，具有 50kV/μs 的最小共模瞬态抗扰度 (CMTI) 和 100kV/μs 的典型共模瞬态抗扰度 (CMTI)

2.5A 峰值源电流和 5A 峰值灌电流

短传播延迟： 76 毫微秒（典型值），110 毫微秒（最大值）

2A 有源米勒钳位

输出短路钳位

输入和输出欠压锁定 (UVLO)，带就绪 (RDY) 引脚指示

有源输出下拉和默认低电平输出，带低电源或浮动输入

3V 至 5.5V 输入电源电压

15V 至 30V 输出驱动器电源电压

CMOS 兼容输入

拒绝短于 20 ns 的输入脉冲和瞬态噪声

应用

以下应用中的隔离式 IGBT 和 MOSFET 驱动器

- 混合动力汽车和电动汽车电源模块

- 工业电机控制驱动器

- 工业电源

- 太阳能逆变器

- 感应加热
