首页 /隔离器/隔离器 - 栅极驱动器

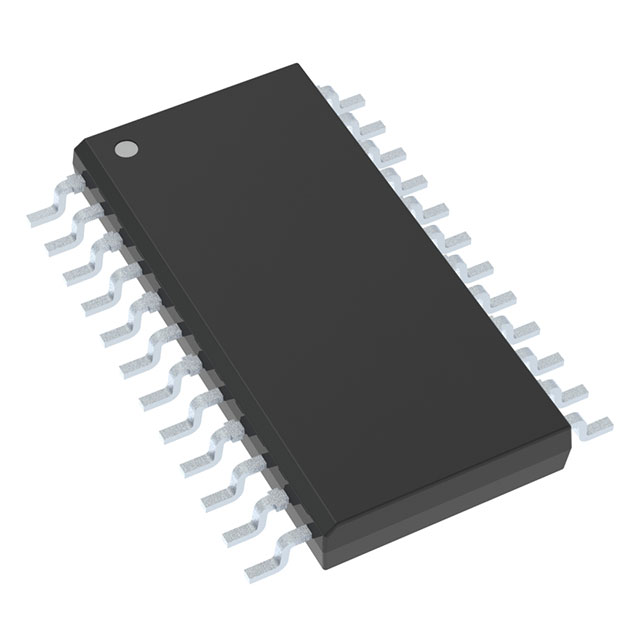

图片仅供参考，请参阅产品规格
< >

商品型号：STGAP1BS

商品名称：STGAP1BS

品牌：ST

年份：23+

封装：24-SOIC

货期：全新原装

库存数量：1000 件

数量:
询价
在线询价

联系人：

联系邮箱：

联系电话：

公司名称：

技术参数

制造商
ST
型号
STGAP1BS
封装
24-SOIC
描述
栅极驱动器 通道 24-SO 汽车电隔离单门驱动器

产品描述

STGAP1BS是一款用于 N 沟道 MOSFET 和 IGBT 的电隔离单栅极驱动器，具有先进的保护、配置和诊断功能。STGAP1BS 的结构通过真正的电隔离将通道与控制和低压接口电路隔离。栅极驱动器具有 5 A 能力，因此也适用于大功率逆变器应用，如混合动力汽车、电动汽车和工业驱动器中的电机驱动器。输出驱动器部分提供轨至轨输出，可使用负栅极驱动器电源。


功能特点

● 通过 AEC-Q100 认证

● 高达 1500 V 的高压轨

● 驱动器电流能力：25 °C 时为 5 A 灌/源电流

● dV/dt 瞬态抗扰度：在全温度范围内为 ±50 V/ns

● 整体输入/输出传播延迟： 100 ns

● 独立的灌电流和源电流，便于栅极驱动配置

● 负栅极驱动能力

● 有源米勒钳位

● 去饱和检测

● SENSE 输入

● VCE 有源箝位


应用

● 600/1200 V 逆变器

● 电动汽车/混合动力汽车逆变器

● 电动汽车充电站

● 工业驱动器

● UPS 设备

● 直流/直流转换器

● 太阳能逆变器
