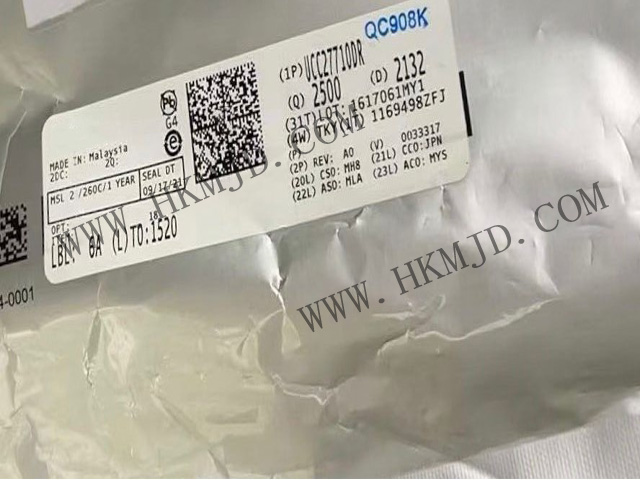

UCC27710DR 是一款 620V 高侧和低侧栅极驱动器，具有 0.5A 拉电流、1.0A 灌电流能力，专用于驱动功率 MOSFET 或 IGBT。

对于 IGBT，建议的 VDD 工作电压为 10V 至 20V，对于 MOSFET，建议的 VDD 工作电压为 17V。

UCC27710DR 包含保护特性， 在此情况下，当输入保持开路状态时，或当未满足最低输入脉宽规范时，输出保持低位。互锁和死区时间功能可防止两个输出同时打开。此外，该器件可接受的偏置电源范围宽幅达 10V 至 20V，并且为 VDD 和 HB 偏置电源提供了 UVLO 保护。

该器件采用 TI 先进的高压器件技术， 具有 强大的驱动器，拥有卓越的噪声和瞬态抗扰度，包括较大的输入负电压容差、高 dV/dt 容差、开关节点上较宽的负瞬态安全工作区 (NTSOA)，以及互锁。

该器件包含一个接地基准通道 (LO) 和一个悬空通道 (HO)，后者专用于自举电源或隔离式电源操作。该器件 具有 快速传播延迟特性并可在两个通道之间实现卓越的延迟匹配。在 UCC27710DR  上，每个通道均由其各自的输入引脚 HI 和 LI 控制。

UCC27710DR 特性

• 高侧和低侧配置

• 双输入，带输出互锁和 150ns 死区时间

• 在高达 620V 的电压下完全可正常工作，HB 引脚上的绝对最高电压为 700V

• VDD 建议范围为 10V 至 20V

• 峰值输出电流 0.5A 拉电流、1.0A 灌电流

• 50V/ns 的 dv/dt 抗扰度

• HS 引脚上的逻辑运行电压高达 –11V

• 输入负电压容差为 –5V

• 大型负瞬态安全工作区

• 为两个通道提供 UVLO 保护

• 短传播延迟（典型值 140ns）

• 延迟匹配（典型值 8ns）

• 设计用于自举操作的悬空通道

• 低静态电流

• TTL 和 CMOS 兼容输入

• 行业标准 SOIC-8 封装

• 所有参数额定温度范围：–40°C 至 +125°C

UCC27710DR 应用

• 电机驱动（步进电机、HVAC、风扇、电动工具、机器人、无人机、伺服）

• 照明、LED 电源、室内照明

• 电器、洗衣机和烘干机、冰箱

• 感应加热

• 直流到交流逆变器
