LM25143RHAR是一款 42V 同步降压直流/直流控制器，适用于高电流单路或双路输出。该器件源自宽 VIN 范围控制器系列，采用交错式可堆叠峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应、优异的负载和线路调节能力，并可通过用于高输出电流的并联相位实现精确的电流共享。65 ns 的高侧开关超短导通时间有助于获得大降压比，支持从 12V 或 24V 输入到低电压轨的直接降压转换，从而降低系统复杂性和成本。 LM25143 在输入电压突降至 3.5V 时，仍能根据需要以接近 100% 的占空比继续工作。

特性

• 提供功能安全

– 有助于进行功能安全系统设计的文档

• 多功能同步降压直流/直流控制器

– 宽输入电压范围为 3.5V 至 42V

– 1% 精度、3.3V/5V 固定电压或 0.6V 至 36V 可调输出电压

– 150°C 最大结温

– 4 µA 典型关断模式电流

– 15 µA 典型空载待机电流

• 两个交错式同步降压通道

– 双通道或单输出多相

– 65 ns tON(min)，可实现高 VIN/VOUT 比

– 60 ns tOFF(min)，可实现低压降

• 固有保护特性，可实现稳健设计

– 分流或电感器 DCR 电流感测

– 断续模式过流保护

– 独立的使能和 PGOOD 功能

– 可调节输出电压软启动

– VCC、VDDA 和栅极驱动 UVLO 保护

– 具有迟滞功能的热关断保护

• 针对 CISPR 11 和 CISPR 32 B 级传导和辐射 EMI要求进行了优化

– 由压摆率控制的自适应栅极驱动器

– 扩频可降低峰值发射

• 100 kHz 至 2.2 MHz 开关频率

– 同步输入和同步输出功能

– 可选二极管仿真或 FPWM 模式

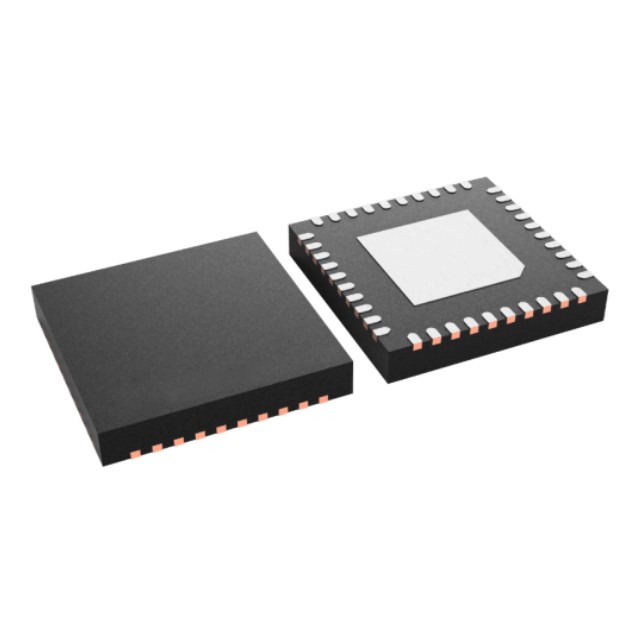

• 6mm × 6mm VQFN-40 封装

• 使用 LM25143 并借助 WEBENCH Power DesignerWEBENCH® Power Designer 创建定制设计方案

应用

• 个人电子产品：计算机外设

• 工业：24V 总线系统、工厂自动化和控制、机器人、电力输送

• 企业系统：高性能计算
