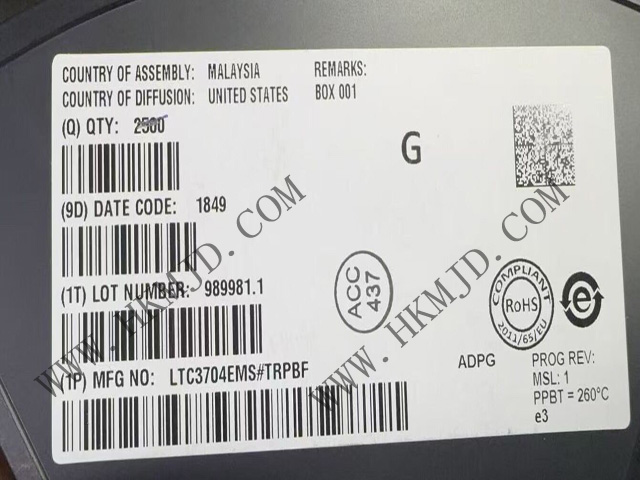

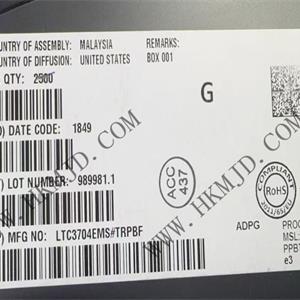

图片仅供参考,请参阅产品规格
< >

商品型号:LTC3704EMS

商品名称:开关控制器

品牌:ADI

年份:18+

封装:MSOP-10

货期:全新原装

库存数量:3000

数量:
在线询价

联系人:

联系邮箱:

联系电话:

公司名称:

技术参数

制造商
ADI
型号
LTC3704EMS
封装
MSOP-10
描述
宽输入范围、No RSENSE™ 宽输入范围、正至负 DC/DC 控制器

产品描述

LTC3704EMS是一款宽输入范围、电流模式、正至负 DC/DC 控制器,用于驱动一个 N 沟道功率 MOSFET,且只需极少的外部组件。LTC3704EMS面向低至高功率应用,其通过利用功率 MOSFET 的导通电阻免除了增设一个电流检测电阻器的需要,从而较大限度地提高效率。


这款 IC 的工作频率可利用一个外部电阻器设定在 50kHz 至 1MHz 的范围之内,也可以采用 MODE/SYNC 引脚同步至一个外部时钟。由于在轻负载条件下执行突发模式操作,具有很低的 2.5V 最小工作电源电压和 10μA 的低停机静态电流,因而使得 LTC3704 成为电池供电式系统的理想选择。


对于要求恒定频率操作的应用,可采用 MODE/SYNC 引脚停用突发模式操作功能。通过把 SENSE 引脚连接至位于功率 MOSFET 源极中的一个电阻器,LTC3704EMS就能适用于那些开关电压高于 36V 的应用。


LTC3704EMS采用 10 引脚 MSOP 封装。


LTC3704EMS 特性

高效率操作 (无需检测电阻器)

宽输入电压范围:2.5V 至 36V

电流模式操作可提供卓越的瞬态响应

高的最大占空比 (典型值为 92%)

±1% 内部电压基准

±2% RUN 引脚门限 (具 100mV 迟滞)

微功率停机模式:IQ = 10μA

可利用一个外部电阻器设置工作频率 (50kHz 至 1MHz)

可同步至一个频率高达 1.3 x fOSC 的外部时钟

由用户控制的脉冲跳跃或突发模式 (Burst Mode®) 操作

内部 5.2V 低压差电压调节器

能够采用一个检测电阻器运作以适合高输出电压应用 (VDS > 36V)

小外形 10 引脚 MSOP 封装


LTC3704EMS 应用

用户线接口电路 (SLIC) 电源

电信电源

便携式电子设备

电缆和 DSL 调制解调器

路由器电源
