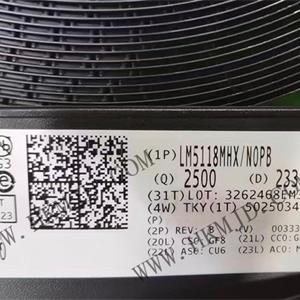

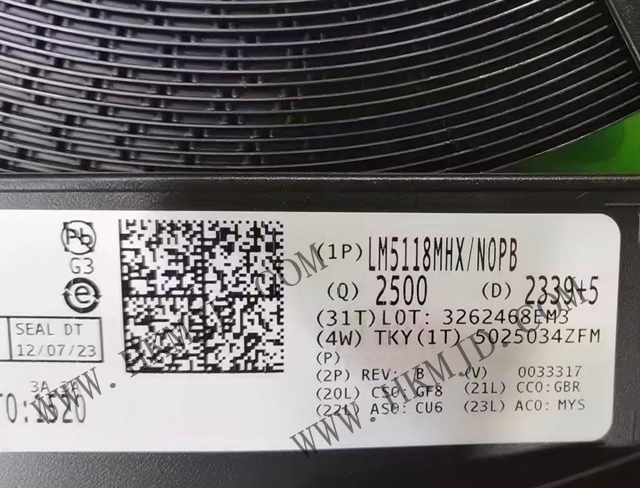

LM5118MHX是宽电压范围降压/升压开关稳压控制器 具有 使用最少外部组件实现高性能且具成本效益的降压/升压稳压器所需的所有功能。当输入电压低于或高于输出电压时，降压/升压拓扑可使输出电压保持稳定，因此，这款器件非常适合汽车 应用。当输入电压比调节后的输出电压足够大时，LM5118MHX 将作为降压稳压器运行，然后随着输入电压接近输出电压逐渐过渡到相应的降压/升压模式。这种双模式方法可在宽输入电压范围内保持稳压，并且在降压模式下提供最佳的转换效率，同时在模式转换期间提供无干扰的输出。该控制器易于使用，其中包含适用于高侧降压 MOSFET 和低侧升压 MOSFET 的驱动器。此稳压器控制方法基于采用仿真电流斜坡的电流模式控制。仿真电流模式控制可降低脉宽调制电路的噪声敏感度，以便可靠地控制高输入电压 应用中所需的极小占空比。额外保护 功能 包括电流限制、热关断和使能输入。LM5118MHX 采用功耗增强型 20 引脚 HTSSOP 封装，并且配有利于散热的裸露芯片连接焊盘。

LM5118MHX 特性

• 3V 至 75V 的超宽输入电压范围

• 仿真峰值电流模式控制

• 在降压和升压模式之间平滑转换

• 开关频率最高可通过编程设定为 500kHz

• 振荡器同步功能

• 内部高电压偏置稳压器

• 集成了高侧和低侧栅极驱动器

• 可编程软启动时间

• 超低关断电流

• 使能输入宽带宽误差放大器

• 1.5% 反馈基准精度

• 热关断

• 封装：20 引脚 HTSSOP（裸露焊盘）

• 结合使用 LM5118 和 WEBENCH® 电源设计器创建定制设计

LM5118MHX 参数

输入电压范围：3V ~ 75V

输出电压范围：1.23V ~ 70V（可调）

输出电流：3.5A（最大）

开关频率：50kHz ~ 500kHz（可编程）

占空比：最大80%（降压模式）

封装：20-HTSSOP（带散热焊盘）

工作温度：-40°C ~ +125°C

静态电流：4.5mA（典型值）

LM5118MHX  应用

工业降压/升压电源
