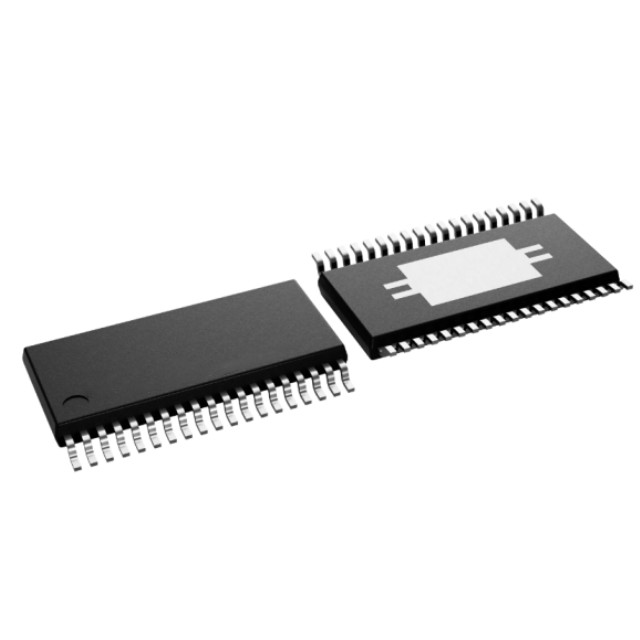

图片仅供参考,请参阅产品规格
< >

商品型号:LM5177DCPR

商品名称:LM5177DCPR

数据手册:LM5177DCPR.pdf

品牌:TI

年份:23+

封装:HTSSOP-38

货期:全新原装

库存数量:2000

数量:
在线询价

联系人:

联系邮箱:

联系电话:

公司名称:

技术参数

制造商
TI
型号
LM5177DCPR
封装
HTSSOP-38
描述
可双向操作的 60V 宽输入电压同步 4 开关降压/升压控制器

产品描述

LM5177DCPR是一款四开关降压/升压控制器。无论输入电压是高于、等于还是低于调节后的输出电压,该器件均可提供稳定的输出电压。在电源安全模式下,该器件具有低静态电流,因此可在低输出负载条件下实现高效率。 LM5177 以固定开关频率运行,该开关频率可通过 RT 或 SYNC 引脚设置。在降压、升压和降压/升压运行期间,开关频率保持不变。集成的可选平均电流监测器可帮助监测并限制 LM5177 的输入和输出电流。此功能还支持使用恒流 (CC) 和恒压 (CV) 模式为备用电源元件(如电池或电容器)充电。


特性

• 宽输入电压范围(3.5V 至 60V,绝对最大值为85V)

– V(BIAS) > 3.5V 时,最小为 2.8V

• 输出电压范围为 3.3V 至 60V

• 低关断 IQ (3μA)

• 低工作 IQ (60μA)

• 3% 的反向电流限制精度可实现精确的充电电流

• 平均输入和输出电流监测器或限制器

• 对 PWM 或模拟输入信号进行输出电压动态跟踪

• 可选的省电模式 (PSM) 可实现高轻负载效率

• 两个集成式高压电源 LDO,支持自动选择

• 2A 峰值电流逻辑电平栅极驱动器

– 集成式自举二极管

– 自举过压和欠压保护

• 在所有工作模式下(升压、降压/升压、降压)频率固定

– 可选的强制 PWM 模式

– 开关频率高达 600kHz 可实现小解决方案和元件尺寸

– 外部时钟同步

• 可选展频运行

• 可调节欠压保护

• 断续过流保护和短路保护


应用

• 非隔离式直流/直流电源(商用直流/直流、远程无线电单元、电机驱动控制)

• 备用电源系统(备用电池、消防安全)

• 工业 PC(单板计算机)

• 医疗 PSU(制氧机)

• 以太网供电(路由器)

• 太阳能电源(太阳能充电控制器)
