首页 /集成电路（IC）/PMIC - 栅极驱动器

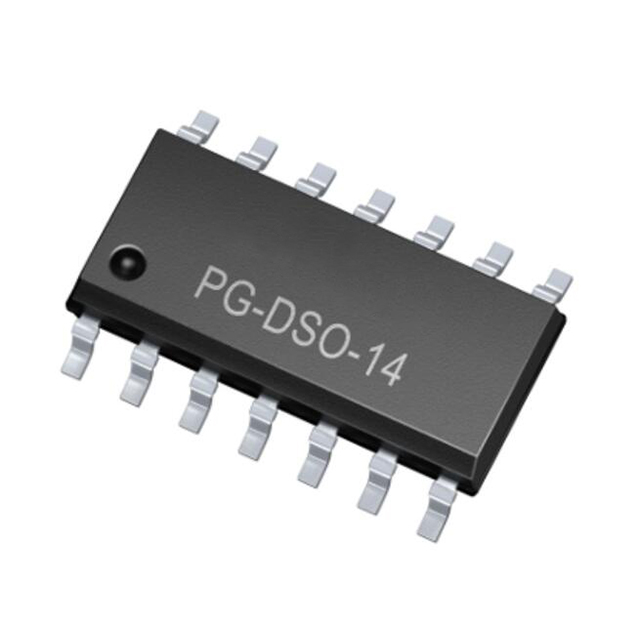

图片仅供参考，请参阅产品规格
< >

商品型号：2ED21814S06J

商品名称：2ED21814S06J

数据手册：2ED21814S06J.pdf

品牌：INFINEON

年份：23+

封装：14-SOIC

货期：全新原装

库存数量：1000 件

数量:
询价
在线询价

联系人：

联系邮箱：

联系电话：

公司名称：

技术参数

制造商
INFINEON
型号
2ED21814S06J
封装
14-SOIC
描述
高压侧和低压侧 栅极驱动器 IC 非反相 PG-DSO-14

产品描述

2ED21814S06J 是一款 650V 高、低压侧栅极驱动器，具有高电流和高速度，可驱动 MOSFET 和 IGBT，典型灌电流和源电流均为 2.5A，采用 DSO-14 封装。


特性概述

工作电压（VS 节点）高达 + 650 V

负 VS 瞬态抗扰度为 100 V

集成超快、低电阻自举二极管，降低了 BOM 成本

高压和低压引脚分离，以获得最大的爬电空间和间隙

独立的逻辑接地和电源接地

浮动通道设计用于自举操作

最大电源电压为 25 V

两个通道独立的欠压锁定 (UVLO)

200 ns 传播延迟

HIN、LIN 输入逻辑

VS 引脚上的逻辑工作电压高达 -11 V

输入端负压容差为 -5 V

浮动通道可用于驱动 N 沟道 MOSFET、SiC MOSFET 或高压侧配置的 IGBT


应用

家用电器

电机控制和驱动

电动工具

开关模式电源 (SMPS)
