Texas Instruments DRV8421BDGQR 4 至 18V、2A 双路 H 桥步进电机驱动器

来源：本站时间：2025-09-01浏览数：

DRV8421BDGQR器件是一款18V、2A 双通道 H 桥电机驱动器。该器件可用于驱动一个或两个直流电机、一个双极性步进电机或其它负载。通过一个简单的 PWM 接口即可轻松与控制器电路相连。关键特性双半桥电机驱动器单/双有刷直流步进螺线管工作电源电压范围：4至18V低导通电阻：…

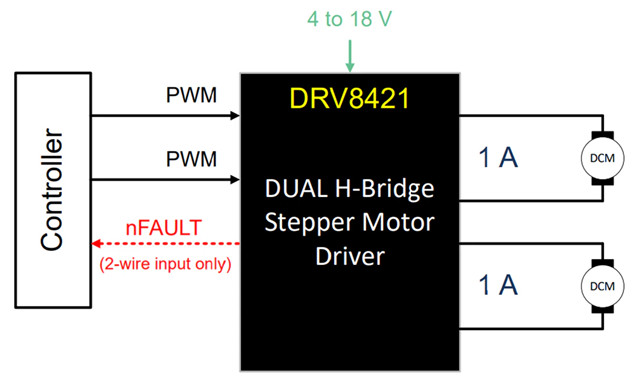

DRV8421BDGQR器件是一款18V、2A 双通道 H 桥电机驱动器。该器件可用于驱动一个或两个直流电机、一个双极性步进电机或其它负载。通过一个简单的 PWM 接口即可轻松与控制器电路相连。


关键特性

双半桥电机驱动器

单/双有刷直流

步进

螺线管

工作电源电压范围：4至18V

低导通电阻：HS + LS =900 mΩ（典型值，25 °C）

每半桥输出电流大

最大驱动电流：2A（在12V且TA = 25°C时）

可用并联模式能提供4A最大驱动电流（在12V且TA = 25°C时）

PWM 控制接口

低电流 3µA 睡眠模式（仅限 2 线输入版本）

热增强型表面贴装封装

保护特性

VM 欠压锁定 (UVLO)

过流保护 (OCP)

热关断 (TSD)

故障状态指示引脚 (nFAULT)

概述

DRV8421BDGQR双H桥电机驱动器非常适合家用电器和其他机电一体化应用。该器件可驱动一个双极步进电机、一个或两个直流电机或其他负载。PWM接口便于与控制器电路连接。每个H桥驱动器的输出模块由N沟道功率MOSFET组成，配置为全H桥，用于驱动电机绕组。DRV8421BDGQR的每个输出可以驱动最大2A的电流，或在并联模式可以驱动最大4A的电流（有适当的散热器散热，在12V且TA = 25°C时）。

该设备具有使能和故障检测等功能。此外还提供低功耗睡眠模式。它能关闭内部电路，从而实现极低的静态电流消耗。可通过将使能引脚拉低来设置睡眠模式。

DRV8421BDGQR的内部保护功能包括短路保护、欠压锁定 (UVLO)、过流保护 (OCP) 和过热保护。

基本参数

电机类型 - 步进：双极性

电机类型 - AC，DC：有刷直流

功能：驱动器 - 全集成，控制和功率级

输出配置：半桥（4）

接口：PWM

技术：NMOS

步进分辨率：-

应用：通用

电流 - 输出：2A
