BQ25773REER：40V、I2C、2 至 5 节、窄 VDC 准双相降压/升压电池充电控制器

来源：本站时间：2025-09-01浏览数：

BQ25773REER是（Texas Instruments）推出的电池管理IC，主要用于2-5节锂电池的充电管理，支持 USB-C 扩展功率范围（EPR）接口平台。该芯片采用 I2C 通信协议，输入电压范围为3.5V至40V，支持最大16.3A/30A充电电流（取决于采样电阻），并具备系统电源监测和处理器热监控功…


特征

适用于USB-C扩展功率范围（EPR）接口平台的德州仪器专利准双相降压-升压型窄电压直流（NVDC）充电器

输入电压范围为3.5V至40V，可为2至5节电池充电

基于5mΩ/2mΩ检测电阻，充电电流高达16.3A/30A

基于10mΩ/5mΩ检测电阻，输入电流限制高达8.2A/16.4A

支持USB 2.0、USB 3.0、USB 3.1、USB-C供电和扩展电源范围输入电流设置

输入电流优化器（ICO），无需过载适配器即可获取最大输入功率

集成快速角色交换（FRS）功能，符合USB-PD规范

可在准双相降压、降压-升压和升压操作之间无缝转换

提供输入电流和电压调节（IINDPM和VINDPM）以防电源过载

适配器满载时的电池补充系统

IMVP8/IMVP9符合英特尔平台的系统功能

增强型Vmin主动保护（VAP）模式可在系统峰值功率尖峰期间，按照当前英特尔规范，从输入电容器中为电池提供保护

PROCHOT全面概况

两级放电电流限制PROCHOT曲线，可避免电池电量耗尽

系统功率监测器（PSYS）

获得专利的德州仪器双随机扩频（DRSS）符合IEC-CISPR 32 EMI规范

TI获得专利的直通模式（PTM），可实现 > 99%效率并支持电池快速充电

通过专用引脚的输入和电池电流监控器

集成式16位ADC，用于监控电压、电流和功率

电池MOSFET，适合补充模式下的二极管运行

用电池为USB端口供电（USB OTG）

3 V至5 V OTG

基于10mΩ检测电阻，输出电流限制高达3A

600kHz/800kHz可编程开关频率

I2C主机控制接口，实现灵活的系统配置

高精度调节和监控

±0.5%充电电压调节

±2%充电电流调节

±2%输入电流调节

±2%输入/充电电流监控器

安全性

热调节与热关断

输入、系统和电池过压保护

输入、MOSFET和电感器过流保护

36引脚4.0 mm×5.0 mm WQFN封装

典型应用

标准笔记本电脑和Chromebook

电器（电池充电器和制氧机）

详情

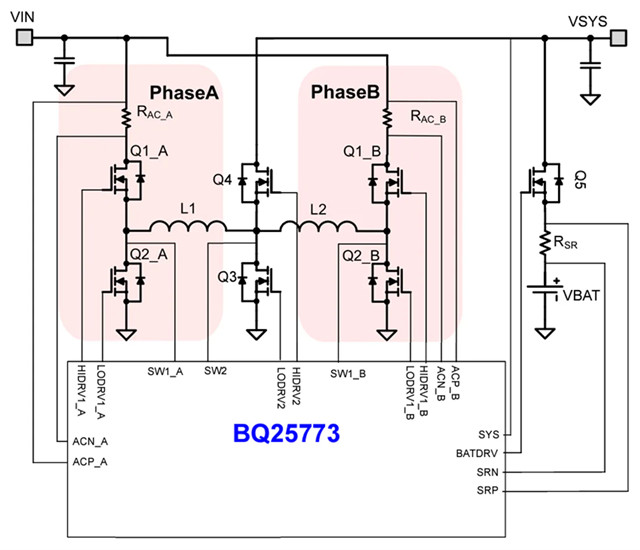

BQ25773REER是一款同步 NVDC 降压/升压电池充电控制器，可通过各种输入源为 2 至 5 节电池充电。这些输入源包括 USB 适配器、扩展功率范围 (EPR) USB-C 电力输送 (PD) 源和标准功率范围 (SPR) USB-C 电力输送 (PD) 源以及传统适配器。BQ25773REER是元件数量少的高效率解决方案，适用于空间受限的 2 至 5 节电池充电应用。

通过 NVDC 配置，系统电压可根据电池电压进行调节，但不会降至低于系统最低电压。即便在电池完全放电或被取出时，系统也仍会继续工作。当负载功率超过输入源额定值时，电池会进入补电模式并防止系统崩溃。

在无输入源的情况下，BQ25773REER支持 USB On-the-Go (OTG) 功能，可通过 2 至 5 节电池在 VBUS 上生成具有 20mV 分辨率的 3V 至 5V 可调输出电压。

此外，BQ25773REER可监测适配器电流、电池电流和系统功率。可灵活编程的 PROCHOT 输出直连 CPU，可根据需要对其进行降频控制。

立即联系：欢迎访问明佳达官网（www.hkmjd.com）查询BQ25773REER库存，或致电联系 +86 13410018555 陈先生获取产品采购报价。
