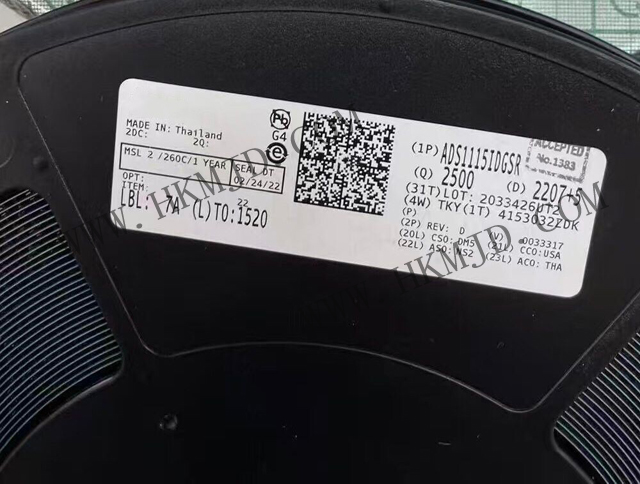

出售原装 ADS1115IDGSR (TI) 16位精密模数转换器ADC
深圳市明佳达电子有限公司——长期提供原装TI(ADS1115IDGSR)16位低功耗精密模数转换器,具有内部基准、振荡器和可编程比较器。
以下是关于德州仪器(TI)ADS1115IDGSR 16位模数转换器(ADC)的产品详情:
产品概述:TI ADS1115IDGSR 16位模数转换器 (ADC)
ADS1115IDGSR 是德州仪器(TI)推出的一款高精度、低功耗、16位分辨率、4通道(单端)或2通道(差分)输入的ΔΣ型模数转换器(ADC)。它采用小型 VSSOP-10 封装,集成了可编程增益放大器(PGA)、内部基准电压源和I²C接口,专为便携式设备、传感器测量和工业监控等应用设计。
描述详情
核心架构:
ADS1115IDGSR 采用ΔΣ调制技术实现高精度转换(最高16位无失码),支持单周期转换模式,有效降低噪声干扰。
输入配置:
支持4路单端输入或2路差分输入,输入多路复用器(MUX)可灵活配置,适应电压、电流、温度等多种传感器信号。
集成PGA:
内置可编程增益放大器(增益范围:±6.144V 至 ±0.256V),可直接连接微弱信号传感器(如热电偶、压力传感器)。
内部基准与振荡器:
集成2.048V高精度基准电压(温漂10ppm/℃)和时钟振荡器,减少外部元件需求,简化系统设计。
低功耗设计:
工作电流仅150μA(连续模式),待机电流0.5μA,支持单电源供电(2.0V–5.5V),适用于电池供电场景。
ADS1115IDGSR 规格信息:
分辨率:16位
采样率:8SPS 至 860SPS(可编程)
输入通道:4单端 / 2差分
PGA增益范围:±6.144V, ±4.096V, ±2.048V, ±1.024V, ±0.512V, ±0.256V
接口:I²C(地址可配置,支持4个从地址)
电源电压:2.0V – 5.5V
封装:VSSOP-10(3mm × 3mm)
工作温度范围:–40°C 至 +125°C
ADS1115IDGSR 关键特性:
高精度转换:
16位分辨率结合低噪声PGA(0.1Hz下噪声仅0.15μV),实现精确的微小信号采集。
灵活的I²C接口:
支持标准(100kHz)、快速(400kHz)和高速(3.4MHz)模式,兼容微控制器/处理器。
内置比较器:
可配置阈值报警功能,用于过压/欠压监测,减少主控负担。
自校准设计:
消除零点漂移和增益误差,保障长期稳定性。
小型化封装:
ADS1115IDGSR 的 VSSOP-10 封装节省PCB空间,适合紧凑型设备。
ADS1115IDGSR 典型应用场景:
便携式仪表
电池电压和电流监测
温度测量系统
消费类电子产品
工厂自动化和过程控制
ADS1115IDGSR 凭借其高集成度、低功耗和卓越的精度,成为中低速高精度数据采集系统的理想选择。其小型封装和简化设计大幅降低开发难度,广泛应用于消费电子、工业自动化及物联网领域。
