AD3530RBCBZ是一款低功耗、8 通道、16 位、缓冲电压输出数模转换器 (DAC)，其主要特性包括：16位分辨率，3 LSB16 INL，1 LSB16 DNL星期二：0.22% FSR（最大值）偏移误差：1.6mV（最大值）增益误差：0.26% FSR（最大值）保证 50mA 源电流超低余量：20mA 负载时为 25mV2.5V…
AD3530RBCBZ是一款低功耗、8 通道、16 位、缓冲电压输出数模转换器 (DAC)，其主要特性包括：
16位分辨率，±3 LSB16 INL，±1 LSB16 DNL
星期二：±0.22% FSR（最大值）
偏移误差：±1.6mV（最大值）
增益误差：±0.26% FSR（最大值）
保证 50mA 源电流
超低余量：20mA 负载时为 25mV
2.5V 内部基准电压，5ppm/°C（典型值）
62nV/√Hz 噪声频谱密度（外部参考）
115nV/√Hz 噪声频谱密度（内部参考）
输出电压、电流和芯片温度监视器
50MHz SPI 写入和读取
2.7V 至 5.5V 电源范围
1.2V 或 1.8V 兼容数字接口
工作温度范围：−40°C 至 +125°C
小型封装：2.1mm × 2.2mm，25 球 WLCSP

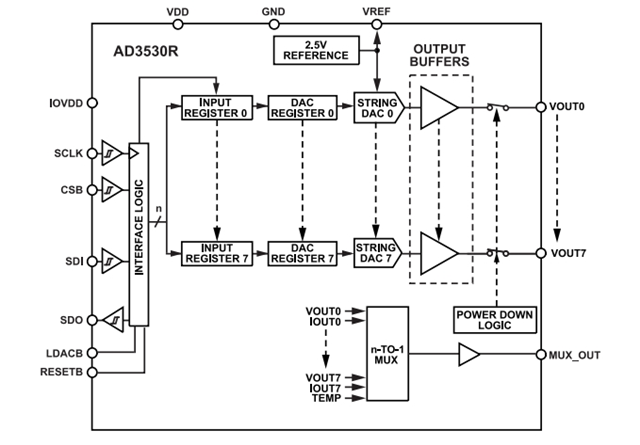

AD3530R 说明
AD3530RBCBZ 8通道、16位数模转换器(DAC)具有软件可编程增益控制功能，2.5V基准电压时的满量程输出范围为2.5V或5V。该器件采用2.7V至5.5V单电源供电，设计时通过了单调性认证。AD3530RBCBZ还提供一个2.5V、5ppm/°C内部基准，默认禁用。
AD3530RBCBZ DAC包含集成多路复用器，可监控输出电压、电流和内部裸片温度。该器件结合了上电复位(POR)电路，可确认DAC输出功率高达32kΩ并存在至接地，直到执行一次有效的写入操作。该DAC还具有掉电模式，典型电流消耗低至670μA。
兼容串行外设接口（SPI）和MICROWIRE®的4线串行接口支持1.08V至1.98V的逻辑电平范围，以及高达50MHz的时钟频率。
此外，AD3530RBCBZ的关键参数如下：
位数：16
数模转换器数：8
建立时间：12µs
输出类型：Voltage - Unbuffered
差分输出：无
数据接口：SPI
参考类型：外部，内部
电压 - 供电，模拟：2.7V ~ 5.5V
电压 - 供电，数字：2.7V ~ 5.5V
INL/DNL (LSB)：±3，±1（最大）
架构：电阻串 DAC
工作温度：-40°C ~ 125°C
封装/外壳：25-WLCSP
安装类型：表面贴装型
应用领域
AD3530RBCBZ适用于需要高精度、低功耗的应用领域，包括：
光收发器
测试和测量
工业自动化
数据采集系统
立即咨询明佳达电子，获取AD3530RBCBZ专属报价。
