AD8412ABRMZ电流检测放大器：1.8MHz 高带宽、−2V 至 50V 宽输入电压范围

来源：本站时间：2025-06-06浏览数：

AD8412ABRMZ是一款由 ADI 生产的电流灵敏放大器，主要用于48V和12V的DC-DC系统。基本参数放大器类型：电流检测电路数：1输出类型：单端压摆率：6V/s-3db 带宽：1.8 MHz电流 - 输入偏置：196 A电压 - 输入补偿：200 V电流 - 供电：7.8mA电压 - 跨度（最小值）：2.9 V电压 …

AD8412ABRMZ是一款由 ADI 生产的电流灵敏放大器，主要用于48V和12V的DC-DC系统。

基本参数

放大器类型：电流检测

电路数：1

输出类型：单端

压摆率：6V/µs

-3db 带宽：1.8 MHz

电流 - 输入偏置：196 µA

电压 - 输入补偿：200 µV

电流 - 供电：7.8mA

电压 - 跨度（最小值）：2.9 V

电压 - 跨度（最大值）：5.5 V

工作温度：-40°C ~ 125°C（TA）

安装类型：表面贴装型

封装/外壳：8-MSOP


概述

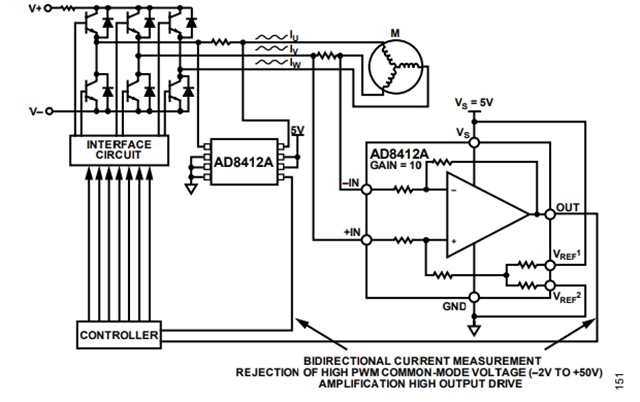

AD8412ABRMZ是一款高电压、高带宽电流检测放大器。该器件的初始增益为 10V/V，带宽为 1.8MHz，在整个温度范围内最大增益误差为 ±0.11%。缓冲输出电压可直接连接到任何典型转换器。AD8412ABRMZ在 −2V 至 +50V 范围内具有最小直流共模抑制比 (CMRR) 110dB。AD8412ABRMZ在各种工业和汽车应用中对分流电阻进行双向电流测量。

AD8412ABRMZ在 −40°C 至 +125°C 的温度范围内具有突破性的性能。该套件具有封装内微调内核，在整个工作温度范围和共模电压范围内，可使典型的失调漂移为±0.30μV/°C，而无需斩波和自动调零时钟（这可能导致应用中的互调）。该器件包括可实现宽输入共模范围和平衡输入偏置电流的电路（无论输入差分电压或共模电压如何），以及可实现超低 CMRR 漂移的电路。该套件还包括可在脉宽调制 (PWM) 类型输入共模电压存在的情况下使能输出精度的电路。AD8412ABRMZ采用 8 引脚 MSOP 封装。

AD8412ABRMZ的主要特性为：

1.8MHz小信号、-3dB带宽

封装内调整内核(DigiTrim™)

精密，无斩波和/或自动调零

失调漂移：±0.30μV/°C（典型值）

在整个温度范围内的最大电压失调电压为±200μV

直流CMRR：131dB（典型值）

交流CMRR：97dB（50kHz时典型值）

双向工作

宽共模输入电压范围

连续工作电压：-2 V至+50 V

连续有效电压：-20 V至+85 V
