AD9575ARUZLVD：双路输出网络时钟发生器（IC PLL CLOCK GEN 25MHZ 16TSSOP）

来源：本站时间：2025-06-07浏览数：

AD9575ARUZLVD是一款高度集成的双路输出时钟发生器，特别适用于网络定时应用。其主要特性为：完全集成的VCO/PLL内核均方根抖动：0.39 ps（12 kHz至20 MHz，156.25 MHz）均方根抖动：0.15 ps（1.875 MHz至20 MHz，156.25 MHz）均方根抖动：0.40 ps（12 kHz至20 MHz，106.2…

AD9575ARUZLVD是一款高度集成的双路输出时钟发生器，特别适用于网络定时应用。

其主要特性为：

完全集成的VCO/PLL内核

均方根抖动：0.39 ps（12 kHz至20 MHz，156.25 MHz）

均方根抖动：0.15 ps（1.875 MHz至20 MHz，156.25 MHz）

均方根抖动：0.40 ps（12 kHz至20 MHz，106.25 MHz）

均方根抖动：0.15 ps（637 kHz至10 MHz，106.25 MHz）

输入晶振频率：19.44 MHz、25 MHz或25.78125 MHz

针对33.33 MHz、62.5 MHz、

100 MHz, 106.25 MHz, 125 MHz, 155.52 MHz, 156.25 MHz,

159.375 MHz, 161.13 MHz, 和312.5 MHz输出，提供引脚可选的分频比

LVDS/LVPECL/LVCMOS输出格式

集成环路滤波器


介绍

AD9575ARUZLVD是一款高度集成的双路输出时钟发生器，包括一个针对网络定时而优化的片内PLL内核。整数N分频PLL设计基于ADI公司成熟的高性能、低抖动频率合成器系列，可实现线路卡的较高性能。对相位噪声和抖动要求苛刻的其它应用也能受益于该器件。

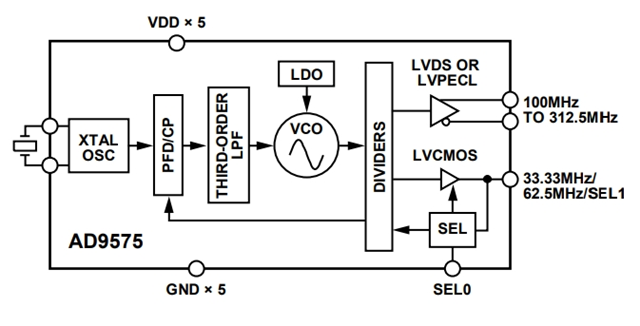

AD9575ARUZLVD PLL部分由低噪声鉴频鉴相器(PFD)、精密电荷泵、低相位噪声压控振荡器(VCO)和引脚可选的反馈与输出分频器组成。通过连接一个外部晶振，AD9575ARUZLVD可以将常用的网络输出频率锁定至输入参考。输出分频比和反馈分频比可针对所要求的输出速率，通过引脚进行编程。AD9575ARUZLVD无需外部环路滤波器，从而节省宝贵的设计时间和电路板空间。

AD9575ARUZLVD提供16引脚、4.4 mm × 5.0 mm TSSOP封装，可以采用3.3 V单电源供电。温度范围为−40°C至+85°C。

AD9575ARUZLVD的主要规格如下：

PLL：是

主要用途：PCI Express（PCIe）

输入：晶体

输出：LVCMOS，LVDS，LVPECL

电路数：1

比率 - 输入:输出：1：2

差分 - 输入:输出：无/是

频率 - 最大值：312.5MHz

电压 - 供电：3V ~ 3.6V

工作温度：-40°C ~ 85°C
