AD5770RBCBZ是一款6通道、14位分辨率、低噪声的可编程电流输出数模转换器（DAC），适用于光电控制应用。
基本信息
型号：AD5770RBCBZ
位数：14
数模转换器数：6
建立时间：13µs（典型值）
输出类型：Current - Unbuffered
差分输出：无
数据接口：串行，SPI
参考类型：外部，内部
电压 - 供电，模拟：2.9V ~ 5.5V
电压 - 供电，数字：2.9V ~ 5.5V
INL/DNL (LSB)：±6.5（最大），±1（最大）
架构：电流导引
工作温度：-40°C ~ 105°C
封装/外壳：49-WLCSP
安装类型：表面贴装型
说明

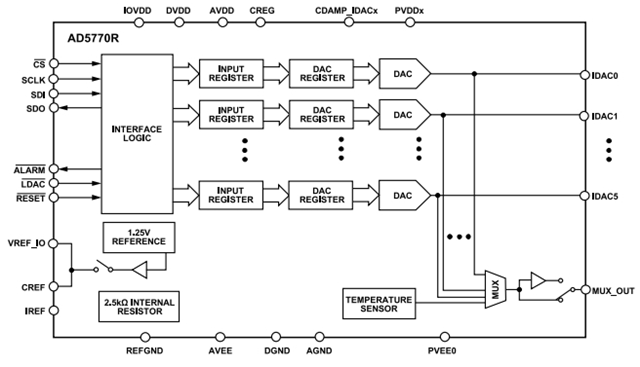

AD5770RBCBZ是一款适用于光电控制应用的 6 通道 14 位分辨率低噪声可编程电流输出数模转换器 (DAC)。该套件包含 1.25 V 片内基准电压源、用于生成基准电流的 2.5 kΩ 精密电阻器、裸片温度、输出监控功能、故障警报和复位功能。
AD5770RBCBZ包含五个 14 位分辨率的拉电流 DAC 通道和一个 14 位分辨率的拉电流和灌电流 DAC 通道。
通道 0 可配置为消耗高达 60 mA 的电流和生成高达 300 mA 的电流。通道 1 至通道 5 具有多个通过寄存器设置的可编程输出电流源范围。
每个 DAC 可在 0.8 V 至 AVDD − 0.4 V 的宽电源轨范围内工作，以优化功率效率和热功耗。
AD5770RBCBZ采用 2.9 V 至 5.5 V AVDD 电源，额定温度范围为 −40°C 至 + 105°C。
此外，AD5770RBCBZ还具有以下主要特性：
6 通道电流输出 DAC
14 位分辨率
可编程的输出电流范围
通道 0：0 mA 至 300 mA、−60 mA 至 +300 mA、−60 mA 至 0 mA
通道 1：0 mA 至 140 mA、0 mA 至 250 mA
通道 2：0 mA 至 55 mA、0 mA 至 150 mA
通道 3、通道 4、通道 5：0 mA 至 45 mA、0 mA 至 100 mA
所有电流源输出范围按高达 0.5× 的比例缩减
1.25 V 片内基准电压源
集成精密基准电压源电阻器
SPI 接口
复位功能
输出电流监控器
恒流输出电压监控器
裸片温度监视器
集成热关断

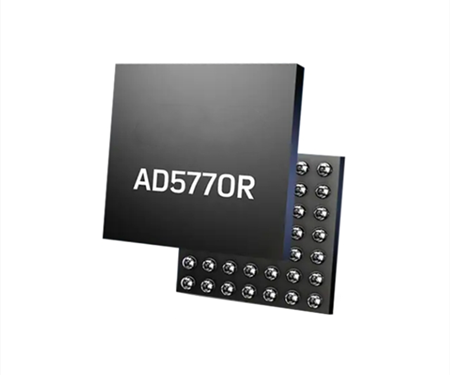

49 球 4 mm × 4 mm WLCSP 封装
工作温度：−40°C 至 +105°C
应用领域
AD5770RBCBZ广泛应用于光电控制应用，如：
光电控制
LED 驱动器可编程电流源
电流模式偏置
