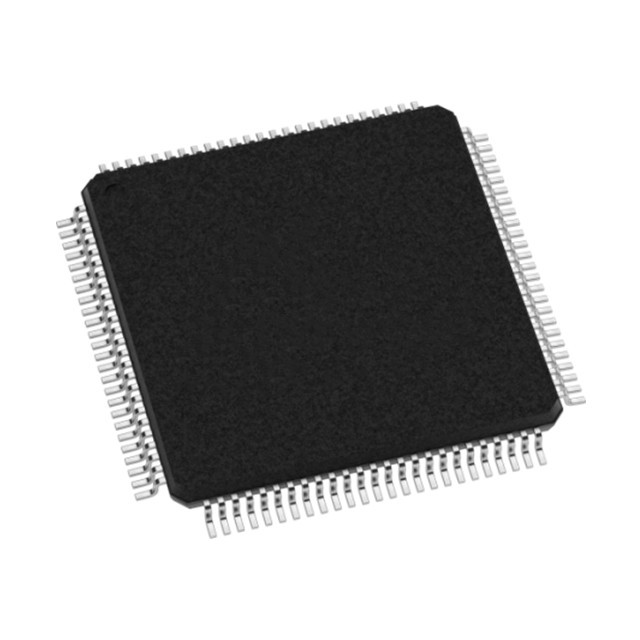

DSPIC33AK512MC510-E/PT 是一款 200MHz、32 位 dsPIC33A 数字信号控制器（DSC），配备 32/64 位浮点单元（FPU），并提供高达 512KB 的闪存程序存储器和 64KB 的 SRAM 数据存储器。高速 40MSPS 12 位 ADC、高带宽 100MHz 运算放大器（具有低输入电压偏移）、快速 5nS 比较器以及高速 PWM 输出，专为优化实时控制应用而设计。

DSPIC33AK512MC510-E/PT的特性

工作条件

3.0V至3.6V：-40°C至+85°C，直流至200MHz

3.0V至3.6V：-40°C至+125°C，直流至200MHz

3.0V 至 3.6V：-40°C 至 +150°C，直流至 100 MHz

高性能 dsPIC33A 数字信号控制器 (DSC)

32 位丰富指令集，实现优化速度和程序代码大小

非分页线性数据/闪存 24 位地址空间

16 位/32 位指令，实现优化代码大小和性能

32 位宽数据路径

单精度和双精度浮点单元 (FPU) 协处理器

输入/输出引脚上的边沿或电平变化通知中断

外设引脚选择（PPS）可重新映射引脚以简化电路板布局复杂性

多个中断向量，每个具有可编程优先级

五个外部中断引脚

可选振荡器选项包括：

8 MHz，0ºC-85ºC时精度为1%的内部快速RC（FRC）振荡器

8 MHz，2% 内部备用快速 RC（BFRC）振荡器，带 32 kHz 分频输出

2 Kbyte 指令缓存

十六个 32 位工作寄存器

双 72 位累加器，支持 32 位和 16 位固定点 DSP 操作

八级深度工作寄存器集

八级深度累加器寄存器集

八级深度浮点寄存器集

内存特性

最高 512 K字节程序闪存内存：

10,000 次擦写循环耐用性

最低 20 年数据保留时间

软件控制下可自行编程

可编程代码保护

闪存错误校正码（ECC）

可编程一次性可编程存储区（OTP）

通过ICSP™写保护禁用整个闪存OTP区域

高速晶体振荡器或外部时钟

最多64千字节的RAM内存：

8通道硬件直接内存访问（DMA）模块

RAM错误校正码（ECC）

RAM内存内置自检（MBIST）

闪存内置自检（NVMBIST）

高速脉宽调制（PWM）

多个PWM发生器：

十二对（二十四输出）发生器，分辨率低至1.25 ns

死区时间补偿支持低速运行

PWM支持：

无刷直流电机（BLDC）、永磁同步电机（PMSM）、交流感应电机（ACIM）、自激电机（SRM）和步进电机

恒定导通时间、滞后、脉冲模式功率应用

故障和电流限制输入

灵活的ADC触发配置

高速模拟数字转换器

五个12位分辨率ADC

最高40 MSPS转换速率

最高26个模拟输入引脚

十六个设置通道。每个通道：

可分配给任何模拟输入（I/O引脚或内部信号）

可设置不同的采样时间

可配置为单端或差分模式

转换结果可格式化为无符号或有符号

转换结果可左对齐（分数格式）

具有独立的32位转换结果寄存器

支持四种采样模式：

多采样过采样

多采样积分

窗口模式（当门控信号有效时累积多个采样）

单次转换

所有通道均配备数字比较器，用于检测转换结果是否小于、大于、在范围内或超出可配置阈值

最后三个设置通道配备第二个结果累加器，用于实现二阶滤波器

带隙参考和温度传感器二极管输入

其他模拟功能

八个5 nS模拟比较器，配备12位PDM DAC

输入多路复用

斜率补偿

最多两个DAC输出缓冲器

四个恒流源

3个轨到轨100 MHz运算放大器，具有40 V/μs的转换速率

1 mV偏移（典型值），带输入偏移电压校准

集成触控控制器：

独立于ADC处理能力

支持自感和互感CVD触摸模式

18至32个触摸ADC接收输入

8至32个触摸发射输出

高级电容感应、触摸按钮、滑块和滚轮

最多32个自电容通道和最多256个互电容通道
