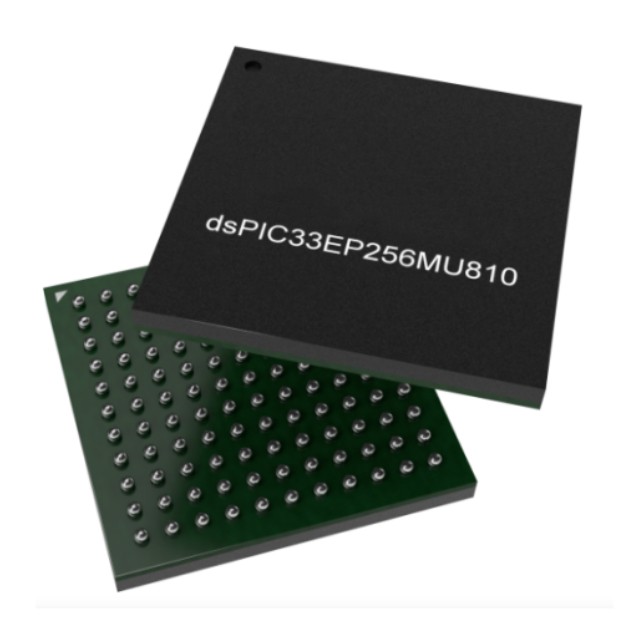

DSPIC33EP256MU810-E/BG 数字信号控制器（DSC）采用 70 MIPS dsPIC® DSC 核心，集成了数字信号处理器（DSP）和增强型片上外设。这些 DSC 支持设计高性能、高精度电机控制系统，具有更高的能源效率、更安静的运行、更广的控制范围和更长的使用寿命。它们可用于控制无刷直流电机、永磁同步电机、交流感应电机和步进电机。这些设备也非常适合高性能通用应用。

DSPIC33EP256MU810-E/BG 的特点

工作条件

3.0V 至 3.6V，-40ºC 至 +125ºC，直流至 60 MIPS

3.0V 至 3.6V，-40ºC 至 +85ºC，直流至 70 MIPS

dsPIC33E 核心

修改后的哈佛架构

C 编译器优化指令集

16 位宽数据路径

24 位宽指令

16x16 整数乘法运算

32/16 和 16/16 整数除法运算

11 个额外指令

两个 40 位累加器，带舍入和饱和选项

灵活且强大的寻址模式

单周期乘法和累加

单周期移位，支持最多 40 位数据

16x16 分数乘法/除法操作

电机控制 PWM

两个主时基模块可同时控制双三相电机

最多七个 PWM 发生器

每个 PWM 发生器提供两个 PWM 输出

8.32 ns PWM 分辨率

正交编码器接口（QEI）

32位位置计数器

32位索引脉冲计数器

集成模拟功能

两个独立的ADC模块

一个ADC可配置为10位、1.1 Msps（带四个S&H）或12位、500 ksps（带一个S&H）

一个10位ADC，采样率1.1 Msps，带四个S&H

使用两个10位ADC模块的八个S&H

24个模拟通道（64引脚设备）至32个模拟通道（100/121/144引脚设备）

灵活且独立的ADC触发源

最多三个模拟比较器模块，带可编程32个电压点参考

定时器/捕获/比较/标准PWM

9个16位定时器/计数器。未使用的输出比较可作为标准定时器使用，总计25个定时器

16个输入捕获

16个输出比较/PWM

硬件实时时钟和日历

外设引脚选择（PPS）以实现功能重新映射

直接内存访问（DMA）

15通道DMA，支持用户可选优先级仲裁

通信接口

USB 2.0 OTG兼容全速接口

四个UART模块（15 Mbps），支持LIN/J2602协议和IrDA®

四个 4 线 SPI 模块（15 Mbps）

两个 ECAN™ 模块（1 Mbaud）支持 CAN 2.0B

两个 I2C 模块（最高 1 Mbaud）支持 SMBus

数据转换接口（DCI）模块支持 I2S 和音频编解码器

PPS 允许功能重新映射

并行主端口（PMP）

认证和B类支持

AEC-Q100一级（-40ºC至+125ºC）

AEC-Q100零级（-40ºC至+150ºC）

B类安全库，符合IEC 60730标准
