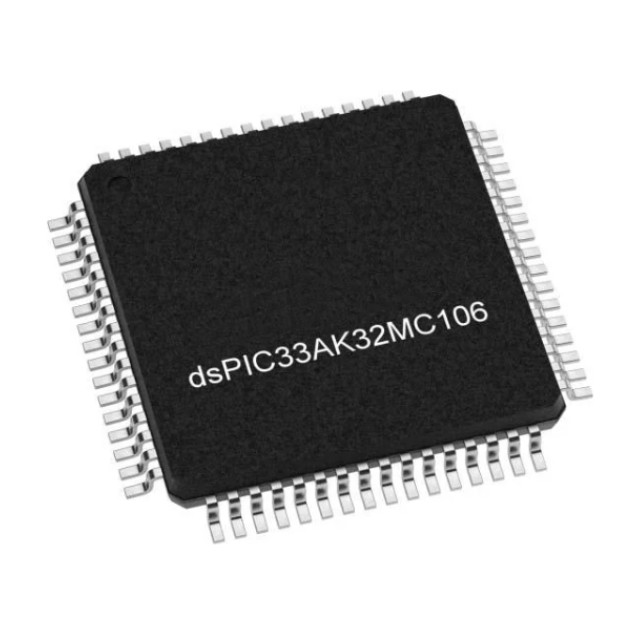

DSPIC33AK32MC106-I/PT 是一款 200MHz、32 位数字信号控制器（DSC），配备 32/64 位浮点单元（FPU），并提供高达 128KB 的闪存程序存储器和 16KB 的 SRAM 数据存储器。高速 40MSPS 12 位 ADC、高带宽 100MHz 运算放大器（具有低输入电压偏移）、快速 5nS 比较器以及高速 PWM 输出，专为优化实时控制应用而设计。支持 AEC-Q100 认证，适用于汽车应用的功能安全就绪。

DSPIC33AK32MC106-I/PT 的特点

工作条件

3.0V至3.6V：-40°C至+85°C，直流至200MHz

3.0V至3.6V：-40°C至+150°C，直流至200MHz

3.0V至3.6V：-40°C至+125°C，直流至200MHz

高性能 dsPIC33A 数字信号控制器（DSC）

32 位丰富指令集，实现优化速度和程序代码大小：

非分页线性数据/闪存 24 位地址空间

16 位/32 位指令，实现优化代码大小和性能

32 位宽数据路径

单精度和双精度浮点单元（FPU）协处理器

输入/输出引脚上的边沿或电平变化通知中断

外设引脚选择（PPS）可重新映射引脚以简化电路板布局复杂性

多个中断向量，每个具有可编程优先级

五个外部中断引脚

可选振荡器选项包括：

8 MHz，0ºC-85ºC时精度为1%的内部快速RC（FRC）振荡器

8 MHz，2% 内部备用快速 RC（BFRC）振荡器，带 32 kHz 分频输出

2 Kbyte 指令缓存

十六个 32 位工作寄存器

双 72 位累加器，支持 32 位和 16 位固定点 DSP 操作

八级深度工作寄存器集

八级深度累加器寄存器集

八级深度浮点寄存器集

内存特性

最高 128 K字节程序闪存内存：

10,000 次擦写循环耐用性

最低 20 年数据保留时间

软件控制下可自行编程

可编程代码保护

闪存错误校正码（ECC）

可编程一次性可编程存储区（OTP）

通过ICSP™写保护禁用整个闪存OTP区域

64个128位OTP区域

高速晶体振荡器或外部时钟

最多16千字节RAM内存：

6通道硬件直接内存访问（DMA）模块

RAM错误校正码（ECC）

RAM内存内置自检（MBIST）

控制器功能

高电流 sink/source 能力 I/O

可编程弱上拉和下拉电阻

可编程开漏输出

两个 1.6 GHz PLL，用于可从 FRC 或晶体振荡器供时的外设

参考时钟输出 (REFO)

低功耗管理模式（睡眠和空闲）

上电复位和 brown-out 复位

高速脉宽调制（PWM）

四个 PWM 发生器（四对，八个输出）

最高 2.5 ns PWM 分辨率

上升和下降沿的死区时间

死区时间补偿支持低速运行

PWM 支持：

无刷直流电机（BLDC）、永磁同步电机（PMSM）、交流感应电机（ACIM）、自感电机（SRM）和步进电机

故障和电流限制输入

ADC触发灵活配置

两个高速模拟数字转换器

12位分辨率

最高40 MSPS转换速率

最多22个模拟输入引脚

20个设置通道。每个通道：

可分配给任何模拟输入（I/O引脚或内部信号）

可设置不同的采样时间

可配置为单端或差分模式

转换结果可格式化为无符号或有符号

转换结果可左对齐（分数格式）

具有独立的32位转换结果寄存器

支持四种采样模式：

多采样过采样

多采样积分

窗口模式（当门控信号有效时累积多个采样）

单次转换

所有通道均配备数字比较器，用于检测转换结果是否小于、大于、在范围内或超出可配置阈值

最后三个设置通道配备第二个结果累加器，用于实现二阶滤波器

带隙参考和温度传感器二极管输入

其他模拟功能

三个5 nS模拟比较器，配备12位PDM DAC：

输入复用

斜率补偿

一个DAC输出缓冲器

八个恒流源

最多3个轨到轨100 MHz运算放大器，具有

100 V/μs上升时间

1 mV偏移（典型值）

用户校准输入偏置电压

安全功能

带窗口的看门狗定时器（WDT）

死机定时器（DMT）

四个输入/输出完整性监视器（IOIM）

故障安全时钟监视器（FSCM）带自动切换到备用时钟源，具有：

可编程过频/欠频阈值

闪存错误校正码（ECC）

RAM错误校正码（ECC）

RAM内存内置自检（MBIST）

32位循环冗余校验（CRC）模块

整个闪存OTP通过ICSP™写入禁止

无电容内部电压调节器

虚拟PPS引脚用于冗余和监控

温度传感器二极管
