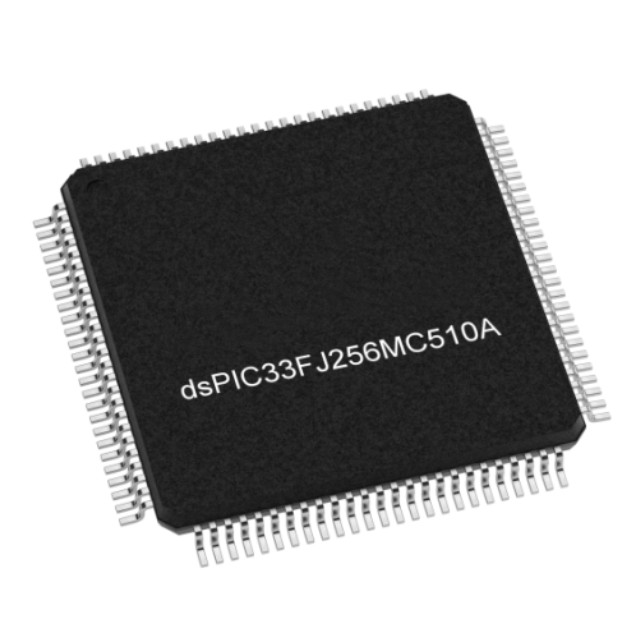

DSPIC33FJ256MC510A-E/PT 系列器件支持多种电机控制应用，包括无刷直流电机、单相和三相感应电机以及开关磁阻电机。DSPIC33FJ256MC510A-E/PT 电机控制产品还非常适合不间断电源（UPS）、逆变器、开关模式电源、功率因数校正，以及控制服务器、电信设备和其他工业设备中的电源管理模块。这些设备还提供扩展工作温度选项。

DSPIC33FJ256MC510A-E/PT 的特点

工作条件

3.0V 至 3.6V，-40ºC 至 +150ºC，直流至 20 MIPS

3.0V 至 3.6V，-40ºC 至 +125ºC，直流至 40 MIPS

认证与B类支持

AEC-Q100 REVG（等级1，-40ºC至+125ºC）

AEC-Q100 REVG（等级0，-40ºC至+150ºC）

B级安全库，IEC 6073

核心：16位dsPIC33F CPU

代码高效（C和汇编）架构

两个40位宽累加器

单周期（MAC/MPY）带双数据获取

单周期混合符号乘法加硬件除法

时钟管理

±2%内部振荡器

可编程PLL和振荡器时钟源

故障安全时钟监视器（FSCM）

独立看门狗定时器（WDT）

快速唤醒和启动

电源管理

低功耗管理模式（睡眠、空闲、休眠）

集成上电复位和 brown-out 复位

1.35 mA/MHz动态电流（典型值）

55 μA IPD电流（典型值）

电机控制PWM

最多四个PWM发生器，每个具有八个输出

上升沿和下降沿的死区时间

12.5 ns PWM分辨率

PWM支持电机控制：BLDC、PMSM、ACIM和SRM

可编程故障输入

ADC转换和配置的灵活触发

高级模拟功能

两个 ADC 模块

可配置为 10 位、1.1 Msps 带四个采样保持或 12 位、500 ksps 带一个采样保持

64 引脚设备上最多 18 个模拟输入，以及

100 引脚设备上最多 32 个模拟输入

灵活且独立的 ADC 触发源

定时器/输出比较/输入捕获

最多九个16位定时器/计数器。可配对组成四个32位定时器

八个输出比较模块可配置为

定时器/计数器

八个输入捕获模块

通信接口

两个UART模块 (10 Mbps)

支持LIN 2.0协议和IrDA®

两个4线SPI模块(15 Mbps)

最多两个I2C™模块(最高1 Mbaud)支持SMBus

最多两个增强型CAN (ECAN)模块(1 Mbaud)支持2.0B

正交编码器接口(QEI)模块

数据转换接口（DCI）模块，支持I2S编解码器

输入/输出

5V耐压引脚

可选开漏、上拉和下拉

最高5 mA过压钳位电流

所有I/O引脚均支持外部中断
