STGIPNS4C60T-H - IPM 模块 - 深圳市明佳达电子有限公司

首页 /集成电路（IC）/功率器件/IPM 模块

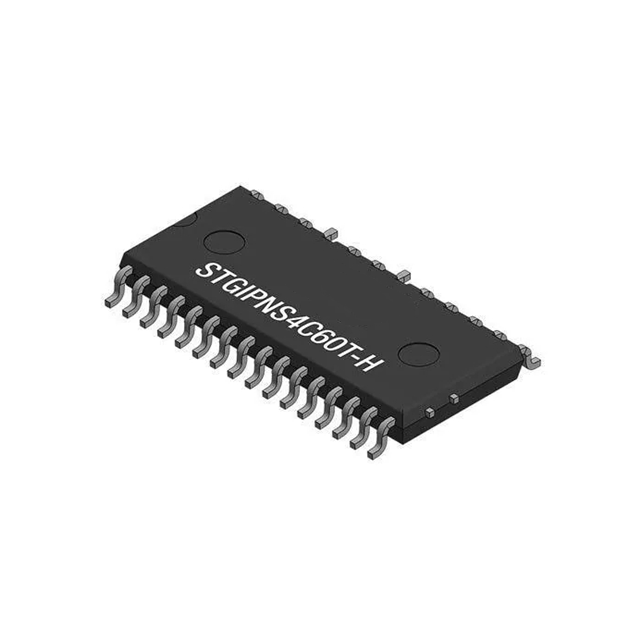

图片仅供参考，请参阅产品规格

< >

商品型号：STGIPNS4C60T-H

商品名称：IPM 模块

品牌：ST

年份：25+

封装：NSDIP-26

货期：全新原装

库存数量：1000 件

数量:

询价

在线询价

联系人：

联系邮箱：

联系电话：

公司名称：

技术参数

制造商

型号

STGIPNS4C60T-H

封装

NSDIP-26

描述

SLLIMM nano IPM、5 A、600 V、三相逆变桥 IGBT

产品描述

STGIPNS4C60T-H是一款紧凑型高性能交流电机驱动器，采用简洁却坚固的设计。由六个带续流二极管的IGBT和三个用于栅极驱动控制的半桥HVIC组成，具有低电磁干扰(EMI)特征和经过优化的开关速度。其特点和主要规格如下：

特点

包含用于栅极驱动控制IC和续流二极管的IPM 3 A、600V、3相IGBT逆变桥

经优化实现低电磁干扰

VCE(sat) 负温度系数

3.3V、5V、15V CMOS/TTL迟滞输入比较器和下拉/上拉电阻器

欠压锁定

内部自举二极管

联锁功能

关断功能

用于过热和过流故障保护的比较器

可实现高级电流检测的运算放大器

引出线经过优化，实现轻松的板布局

主要规格

类型：IGBT

配置：三相反相器

电流：5 A

电压：600 V

电压 - 隔离：1000Vrms

安装类型：表面贴装型

封装/外壳：NSDIP-26

STGIPNS4C60T-H经过优化的封装不仅具有耐热性能，还十分紧凑，适合用于内置电机应用或其他装配空间有限的低功耗应用。典型应用包括用于电机驱动器的3相逆变器、洗碗机、冰箱压缩机、加热系统、空调风扇以及排水和循环泵。
