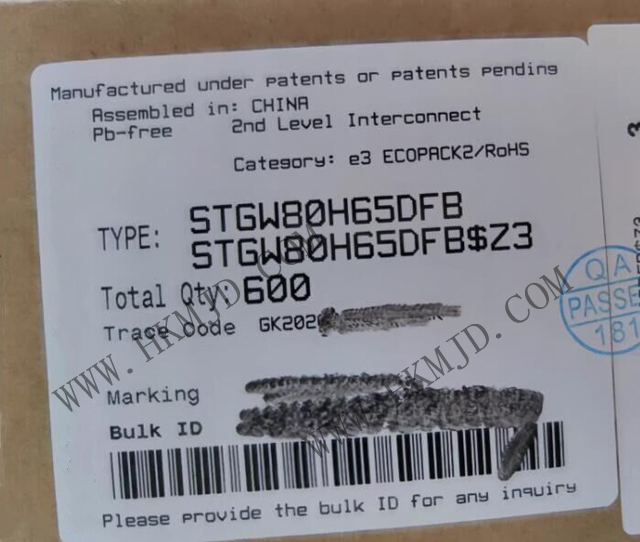

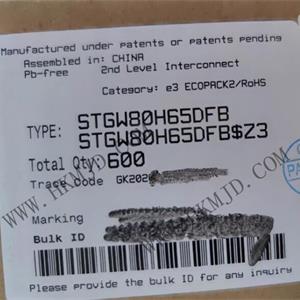

STGW80H65DFB是一款 N 沟道、650V、80A 的高速沟槽栅场截止（Field Stop，FS）HB 系列 IGBT，适用于多种功率转换应用。其采用先进的沟槽栅场截止技术，具有低饱和电压、高开关速度、低开关损耗等特性，可有效提高系统的效率和性能，封装形式为 TO-247。

特点

最高结温： TJ = 175 °C

高速开关系列

尾电流最小

饱和电压低： VCE(sat) = 1.6 V（典型值） @ IC = 80 A

严格的参数分布

安全并联

正 VCE（饱和）温度系数

热阻低

极快的软恢复反并联二极管

规格

IGBT 类型：沟槽型场截止

电压 - 集射极击穿（最大值）： 650 V

电流 - 集电极 (Ic)（最大值）： 120 A

电流 - 集电极脉冲 (Icm)：240 A

不同 Vge、Ic 时 Vce(on)（最大值）：2V @ 15V，80A

功率 - 最大值： 469 W

开关能量：2.1mJ（导通），1.5mJ（关断）

输入类型：标准

栅极电荷：414 nC

25°C 时 Td（开/关）值：84ns/280ns

测试条件：400V，80A，10 欧姆，15V

反向恢复时间 (trr)：85 ns

工作温度：-55°C ~ 175°C（TJ）

安装类型：通孔

封装/外壳：TO-247-3

供应商器件封装：TO-247

应用

光伏逆变器

高频转换器
