RA81F6506STGBX是一款 8 通道有源波束成形集成电路 (BFIC)，专为 K 波段平面相控阵天线中的发射 (Tx) 应用而设计。在典型配置中，8 个输出通道可驱动 4 个双极化天线元件，而两个共波束输入可实现垂直和水平极化的独立波束转向。

集成电路的每个通道都有独立的 6 位数字相位控制（覆盖 360°）和 30.5dB 的增益控制（步长为 0.484dB）。低有效值增益和相位误差可实现精确的幅度和相位调整，用于通道间的增益补偿和波束模式控制。

F6506 SPI 总线工作频率高达 65MHz，具有快速波束系数加载和快速阵列级波束切换功能。使用专用地址引脚，同一 SPI 总线上最多可支持 16 个器件。数字内核和 SPI 使用片上 LDO 产生的 1.8V 电源。

产品特性

19.7 - 22.7 GHz 工作频率

8 个辐射通道

360° 相位控制，6 位分辨率

30.5dB 增益控制，最小步谐为 0.484dB

30dB 增益

16dBm 输出 P1dB

2.5V 标称单电源输入

标准 1.8V 数字逻辑

集成温度传感器和功率检测器

具有快速波束转向功能的高级数字模式

2048 个片上可编程波束状态存储器

-40 至 +95°C 工作温度

专用 PA 电源电压 +2.4V 至 2.6V

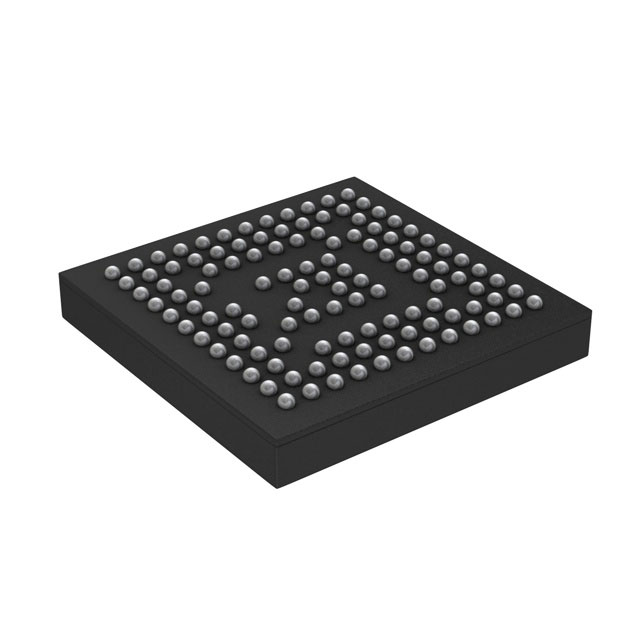

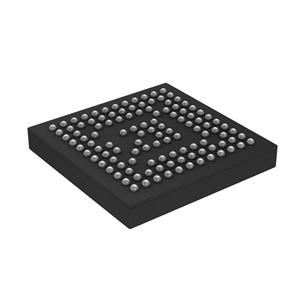

5.1 × 5.1 × 0.8 毫米 118 引脚 FCCSP 封装

应用

K 波段卫星通信和雷达
