商品名称:NCV7723DQBR2G
数据手册:NCV7723DQBR2G.pdf
品牌:ON
年份:23+

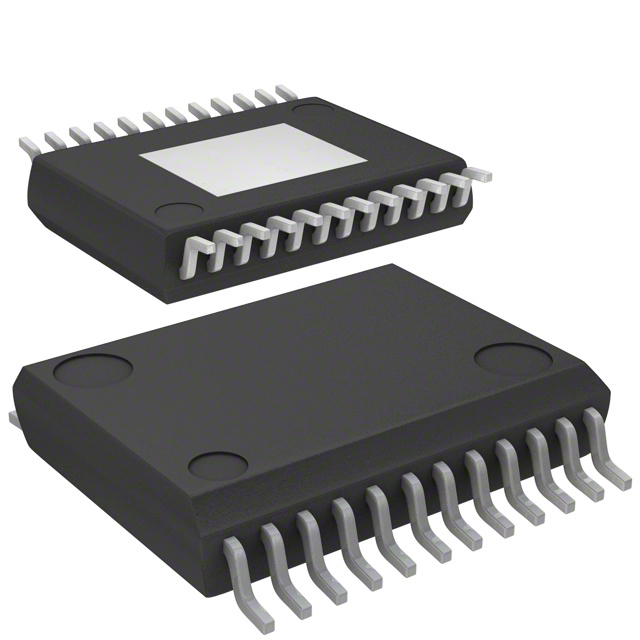

封装:SSOP-24
货期:全新原装
库存数量:5000 件
NCV7723DQBR2G 是一款具有保护功能的六通道半桥驱动器,专为汽车和工业运动控制应用而设计。该产品具有独立的控制和诊断功能,驱动器可在正向、反向、制动和高阻抗状态下运行。该器件通过 16 位 SPI 接口控制,并兼容菊花链。输出 1 和 2 可通过外部 PWM 信号进行控制。
特点
• 低静态电流睡眠模式
• 以半桥配置连接高压侧和低压侧驱动器
• 集成续流保护(LS 和 HS)
• 典型值 500 mA,峰值电流 1.1 A
• RDS(on) = 0.8(典型值)
• OUT1 和 OUT2 外部 PWM 控制
• 5 MHz SPI 通信
• 16 位帧错误检测
• 菊花链兼容多个 8 位器件
• 兼容 3.3 V 和 5 V 系统
• 欠压和过压锁定
• 每通道故障报告
• 过流保护
• 过温保护
• 欠载检测(HS 和 LS)
• 外露焊盘封装
• NCV 前缀,适用于汽车和其他需要独特的现场和控制变更要求的应用;通过 AEC-Q100 认证并可实现 PPAP
• 这是一款无铅器件
典型应用
• 汽车
• 工业应用
• 用于 HVAC 应用的直流电机管理
