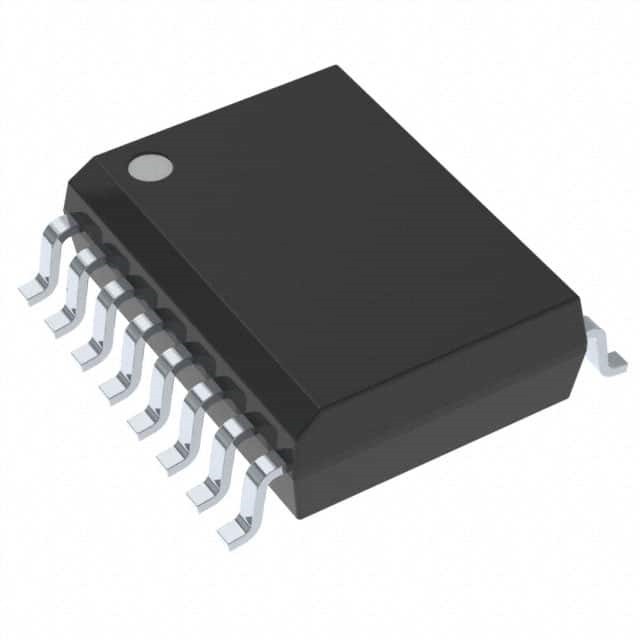

UCC21759QDWRQ1适用于 IGBT/SiC MOSFET 且具有 DESAT 和内部钳位的汽车类 3.0kVrms、±10A 单通道隔离式栅极驱动器。

特性

• 3kVRMS 单通道隔离式栅极驱动器

• 符合面向汽车应用的 AEC-Q100 标准

• 驱动高达 990Vpk 的 SiC MOSFET 和 IGBT

• 33V 最大输出驱动电压 (VDD-VEE)

• 高峰值驱动电流和高 CMTI

• ±10A 驱动强度和分离输出

• 150V/ns 最小 CMTI

• 具有 200ns 快速响应时间的 DESAT 保护

• 4A 内部有源米勒钳位

• 在故障条件下提供 400mA 软关断

• 具有 PWM 输出的隔离式模拟传感器

– 采用 NTC、PTC 或热敏二极管的温度感应

– 高电压直流链路或相电压

• 过流警报 FLT 和通过 RST/EN 重置

• 针对 RST/EN 的快速启用/禁用响应

• 抑制输入引脚上的 <40ns 噪声瞬态和脉冲

• RDY 上的 12V VDD UVLO（具有电源正常指示功能）

• 具有高达 5V 过冲/欠冲瞬态电压抗扰度的输入/输出

• 130 ns（最大）传播延迟和 30 ns（最大）脉冲/器件间偏移

• SOIC-16 DW 封装，爬电距离和间隙 > 8mm

• 工作结温范围：-40°C 至 +150°C

• 安全相关认证（计划）：

– 符合 DIN V VDE V0884-11:2017-01 标准的6000VPK 基础型隔离

– 符合 UL 1577 标准且长达 1 分钟的 3kVRMS 隔离

应用

• 适用于 EV 的牵引逆变器

• 车载充电器和充电桩

• 用于 HEV/EV 的直流/直流转换器
