产品简介：TMS320F2808PZA器件采用低功耗1.8V内核、3.3V I/O和高性能静态CMOS技术，它是一款具有 100MHz 频率、128kB 闪存、12 通道 PWM 的 C2000™ 32 位 MCU。TMS320F2808是针对要求严格的控制应用而设计的高度集成、高性能解决方案的一部分。产品：TMS320F2808PZA类型…
产品简介：
TMS320F2808PZA器件采用低功耗1.8V内核、3.3V I/O和高性能静态CMOS技术，它是一款具有 100MHz 频率、128kB 闪存、12 通道 PWM 的 C2000™ 32 位 MCU。TMS320F2808是针对要求严格的控制应用而设计的高度集成、高性能解决方案的一部分。
类型：C2000 实时微控制器
频率：100MHz
封装：LQFP-100
应用：电机驱动和控制、数字电源

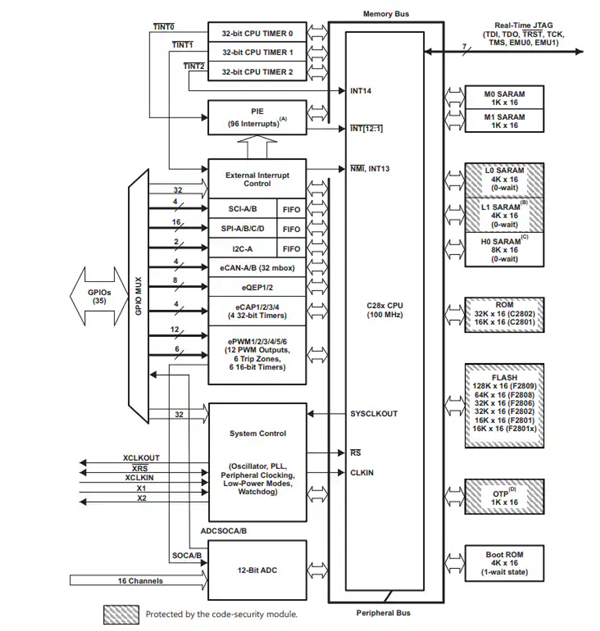

框图：
特性：
高性能静态CMOS技术
100MHz（10ns周期时间）
60MHz（16.67ns周期时间）
低功耗（1.8V内核，3.3V I/O）设计
支持JTAG边界扫描
IEEE标准1149.1-1990标准测试访问端口和边界扫描架构
高性能32位CPU（TMS320C28x）
16x16和32x32 MAC操作
16x16双MAC
Harvard总线架构
连动运算
快速中断响应和处理
统一存储器编程模型
高效代码（使用C/C++和汇编语言）
片上存储器
F2809：128K x 16闪存，18K x 16 SARAM
F2808：64K x 16闪存，18K x 16 SARAM
F2806：32K x 16闪存，10K x 16 SARAM
F2802：32K x 16闪存、6K x 16 SARAM
F2801：16K x 16闪存，6K x 16 SARAM
F2801x：16K x 16闪存、6K x 16 SARAM
1K x 16 OTP ROM（仅限闪存器件）
C2802：32K x 16 ROM，6K x 16 SARAM
C2801：16K x 16 ROM，6K x 16 SARAM
启动ROM（4K×16）
具有软件启动模式（通过SCI、SPI、CAN、I2C和并行I/O）
标准数学表
时钟和系统控制
片上振荡器
看门狗定时器模块
任何GPIO A引脚均可连接到三个外部内核中断之一
可支持所有43个外设中断的外设中断扩展 (PIE) 模块
字节顺序：小端序
128位安全密钥/锁
保护闪存/OTP/L0/L1块
防止固件反向工程
三个32位CPU定时器
增强型控制外设
多达16个PWM输出
多达6个HRPWM输出，具有150ps MEP分辨率
多达4个捕获输入
多达2个正交编码器接口
多达6个32位/6个16位定时器
串行端口外设
多达4个SPI模块
多达2个SCI (UART) 模块
多达2个CAN模块
一个内部集成电路 (I2C) 总线
12位ADC，16个通道
2 x 8通道输入多路复用器
两个采样和保持
单一/同步转换
快速转换速率：
80ns - 12.5MSPS（仅限F2809）
160ns - 6.25MSPS（280x）
267ns – 3.75MSPS（F2801x）
内部或外部基准
最多达35个可单独编程并带有输入过滤的多路复用GPIO引脚
高级仿真特性
分析和断点功能
通过硬件进行实时调试
开发支持内容
ANSI C/C++编译器/汇编器/链接器
Code Composer Studio™ IDE
SYS/BIOS
数字电机控制和数字电源软件库
低功耗模式和节能
支持IDLE、STANDBY和HALT模式
禁用单个外设时钟
封装选项
薄型四方扁平 (PZ)
MicroStar BGA™（GGM、ZGM）
温度选项
A：-40°C至+85°C（PZ、GGG、ZGM）
S：-40°C至+125°C（PZ、GGG、ZGM）
Q：-40°C至+125°C (PZ)
（符合汽车应用类AEC-Q100标准）
