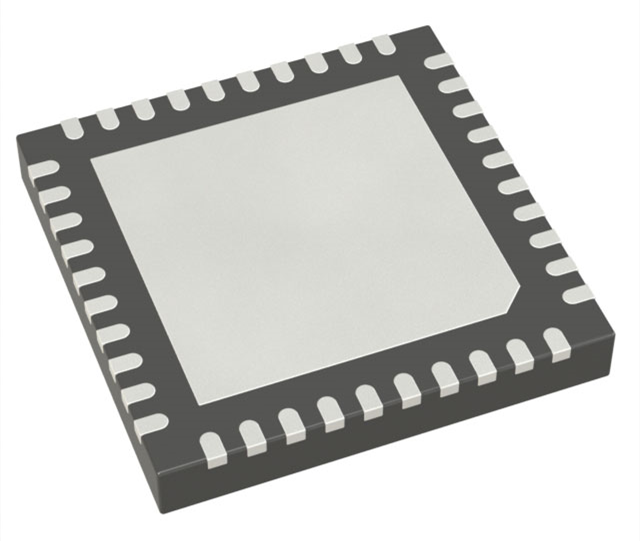

ADS1235IRHBR器件是一款用于桥式传感器且具有 PGA 和交流激励的汽车类 24 位、7.2kSPS、3 通道差动、Δ-Σ ADC。说明：ADS1235 是一款具有集成式可编程增益放大器 (PGA) 的精密 7200SPS Δ-Σ 模数转换器 (ADC)。此器件还包括诊断 特性 ，如 PGA 超范围和基准监控器。该 …
ADS1235IRHBR器件是一款用于桥式传感器且具有 PGA 和交流激励的汽车类 24 位、7.2kSPS、3 通道差动、Δ-Σ ADC。
说明：
ADS1235 是一款具有集成式可编程增益放大器 (PGA) 的精密 7200SPS Δ-Σ 模数转换器 (ADC)。此器件还包括诊断 特性 ，如 PGA 超范围和基准监控器。该 ADC 可为高度精密的设备（包括称重秤、应变计和电阻式压力传感器）提供高准确度的零温漂转换数据。
该 ADC 具有信号和基准多路复用器，可支持三个差动信号输入和两个基准输入。该 ADC 还包括可提供 1、64 和 128 的增益的低噪声 PGA。该 ADC 还包括 24 位 ΔΣ 调制器和可编程数字滤波器。
特性
• 24 位高精度 ADC
– 120,000 无噪声计数（10mV 输入、10SPS）
– 偏移漂移：1nV/°C
– 增益漂移：0.5ppm/°C
• 三个差动输入或五个单端输入
• 两个基准输入
• 宽输入电压范围：±7mV 至 ±5V
• 低噪声 PGA，增益：1、64 和 128
• 数据速率：2.5SPS 至 7200SPS
• 交流或直流电桥激励选项
• 可实现零温漂运行的斩波模式
• 同步 50Hz 和 60Hz 抑制模式
• 单周期稳定模式
• 缺少基准输入监控器
• 信号超范围监控器
• 温度传感器
• 循环冗余校验 (CRC)
• 5V 或 ±2.5V 电源
应用
• 称重秤和应变计数字转换器
• 动态称重系统
• 压力测量
• 过程分析
ADS1235IRHBR 框图
