概述：

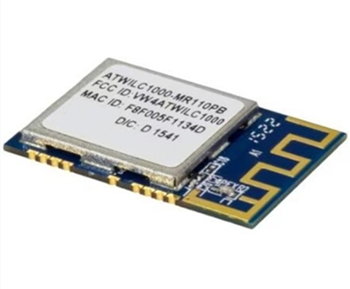

ATWILC1000是一个IEEE 802.11 b/g/n物联网链路控制器模块。ATWILC1000通过一个简单的SPI/SDIO到Wi-Fi接口连接到Microchip AVR/SMART MCU、SMART MPUs和其他资源要求最低的处理器。
ATWILC1000支持单流1x1 802.11n模式，经测试吞吐量高达46 Mbps UDP和28 Mbps TCP/IP。ATWILC1000具有完全集成的功率放大器、LNA、开关和电源管理功能。唯一需要的外部时钟源是一个高速晶体或振荡器。
ATWILC1000可以在Linux、RTOS或裸机环境中使用。
产品特性
- IEEE 802.1 b/g/n 20 MHz (1x1) 解决方案
- 2.4 GHz ISM 频带内的单空间流
- 集成功率放大器和 T/R 开关
- 通过高级物理层信号处理实现卓越的灵敏度和范围
- 先进的均衡和信道估计
- 先进的载波和定时同步
- 支持 Wi-Fi Direct® 和软 AP
- 支持 IEEE 802.11 WEP、WPA、WPA2 和 WPA2-Enterprise 安全协议
- 通过硬件加速两级 A-MSDU/A-MPDU 帧聚合和块确认实现卓越的 MAC 吞吐量
- 片上内存管理引擎可降低主机负载
- SPI 和 SDIO 主机接口
- 工作条件
- 工作温度 -40°C 至 +85°C
- 输入/输出电源电压（VDDIO）： 1.62V 至 3.6V 1.62V 至 3.6V
- 电源 (VBATT)： 3.0V 至 4.2V 3.0V 至 4.2V
- 省电模式
- <1 μA 深度掉电模式（典型值：3.3V I/O
- 380 μA 休眠模式，保留芯片设置（用于信标监控）
- 片上低功耗睡眠振荡器
- 通过引脚或主机 I/O 事务快速从休眠模式唤醒主机
参数
产品种类：WiFi模块 - 802.11
系列：ATWILC1000
支持协议：802.11 b/g/n
频率：2.4 GHz
数据速率：13 Mb/s, 54 Mb/s
接口类型：I2C, SDIO, SPI, UART
输出功率：16.9 dBm, 19.5 dBm
电源电压-最小：3 V
电源电压-最大：4.2 V
传输供电电流：173 mA, 239 mA
接收供电电流：63 mA
最小工作温度：- 40°C
最大工作温度：+ 85°C
湿度敏感性：Yes
协议 - WiFi - 802.11：WiFi
单位重量：16 g
