5P49V6967A000NDGI是【Renesas】推出的第六代可编程时钟发生器，设计用于高性能网络、计算、工业、消费类电子和数据通信应用。以下是其核心特性：
·灵活的1.8V、2.5V、3.3V电源轨
·高性能、低相位噪声PLL，输出<0.5ps RMS典型相位抖动
·四组内部OTP内存
-系统内可编程
·I2C串行编程接口
-0xD0或0xD4 I2C地址选项允许在同一系统中配置的多个设备
·参考LVCMOS输出时钟
·三个通用可配置输出（OUT1,2,4）：
-差分（LVPECL、LVDS或HCSL）
1kHz至350MHz
-两个单端（同相或180度异相）
1kHz至200MHz
- I/O VDD可以混合匹配，支持1.8V（LVDS和LVCMOS），2.5V或3.3V
- 每个输出对上独立扩频
·可编程输出使能或掉电模式
·环境工作温度：-40°C～85°C
·采用5×5 mm 40-VFQFPN封装
简介
5P49V6967A000NDGI时钟发生器可将配置存储在片上一次性可编程 (OTP) 存储器中，或者使用I2C接口对配置进行更改。

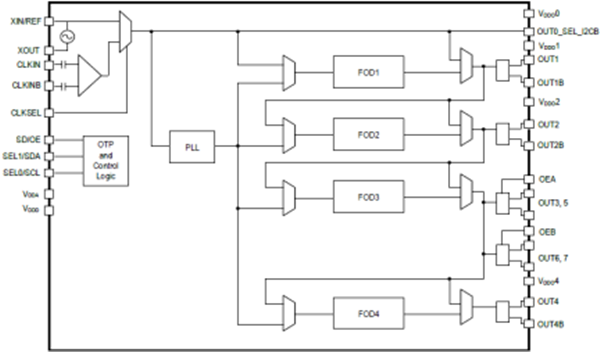

5P49V6967A000NDGI可编程时钟发生器的频率均由单个参考时钟产生。该参考时钟可以来自两个冗余时钟输入之一。 无故障手动切换功能允许在正常操作期间选择其中一个冗余时钟。两个选择引脚允许编程最多四种不同的配置，并可用于不同的工作模式。
此外，5P49V6967A000NDGI具有四个额外的LPHCSL输出（OUT 3,5,6,7），
应用领域
5P49V6967A000NDGI可编程时钟发生器应用领域
以太网交换机/路由器
PCI express 1 - 4
广播视频/音频计时
多功能打印机
处理器和FPGA时钟
任意频率的时钟转换
光纤通道、SAN
电信线路卡
激光距离感应
数据中心
此外，5P49V6967A000NDGI还具有以下关键参数：
类型：时钟发生器
PLL：是
输入：HCSL，LVCMOS，LVDS，LVPECL，晶体
输出：HCSL，LVCMOS，LVDS，LVPECL
电路数：1
比率 - 输入:输出：2：4
差分 - 输入:输出：是/是
频率 - 最大值：350MHz
分频器/倍频器：是/无
电压 - 供电：1.8V，2.5V，3.3V
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：40-VFQFN
