AFE58JD16ZAV是一款16通道的超声波模拟前端（AFE），专为高性能和小尺寸的超声波系统设计。它具有低功耗和低噪声的特性，适用于各种超声波应用场景。其主要规格包括：功耗：每个通道的功耗为90mW。噪声：噪声密度为0.95nV/√Hz。模数转换器（ADC）：支持14位65MS…
AFE58JD16ZAV是一款16通道的超声波模拟前端（AFE），专为高性能和小尺寸的超声波系统设计。它具有低功耗和低噪声的特性，适用于各种超声波应用场景。
其主要规格包括：
功耗：每个通道的功耗为90mW。
噪声：噪声密度为0.95nV/√Hz。
模数转换器（ADC）：支持14位65MSPS或12位80MSPS的ADC。
连续波（CW）无源混频器：支持CW无源混频器，适用于不同的超声波应用场景。
其他特性：包括输入衰减器、低噪声放大器（LNA）、低通滤波器（LPF）、数字时间增益补偿（DTGC）等。
应用领域
AFE58JD16ZAV广泛应用于以下领域：
• 医疗超声波成像
• 无损检测设备
• 声纳成像设备
• 多通道高速数据采集
性能参数
位数：14
通道数：16
功率 (W)：90 mW
工作温度：-40°C ~ 85°C
封装/外壳：289-NFBGA
此外，AFE58JD16ZAV具备以下特性：

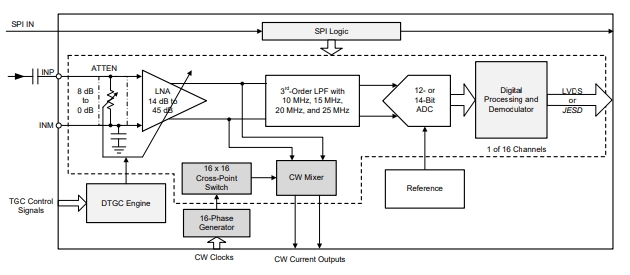

• 面向超声波应用的 16 通道 模拟前端 (AFE)：
– 输入衰减器、低噪声放大器 (LNA)、低通滤波器(LPF)、模数转换器 (ADC) 和连续波 (CW) 混频器
– 数字时间增益补偿 (DTGC)
– 总增益范围：6dB 至 45dB
– 线性输入范围：1 VPP
• 带有 DTGC 的输入衰减器：
– 衰减范围为 0dB 至 8dB（步长为 0.125dB）
– 支持阻抗匹配：
– 50Ω 至 800Ω 的源阻抗
• 带有 DTGC 的低噪声放大器 (LNA)：
– 增益范围为 14dB 至 45dB（步长为 0.125dB）
– 低输入电流噪声：1.2pA/√Hz
• 三阶线性相位低通滤波器 (LPF)：
– 10MHz、15MHz、20MHz 和 25MHz
• 模数转换器 (ADC)：
– 14 位 ADC：65MSPS 时 75dBFS SNR
– 12 位 ADC：80MSPS 时 72dBFS SNR
• 低压差分信令 (LVDS) 接口，接口速率最高达1GBPS
• 针对噪声和功耗进行了优化：
– 90mW/通道，1nV/√Hz (65MSPS)
– 55mW/通道，1.45nV/√Hz (40MSPS)
– 59mW/通道（CW 模式）
• 出色的器件间增益匹配：
– ±0.5dB（典型值）
• 低谐波失真等级：–60dBc
• 快速且持续的过载恢复
• 连续波 (CW) 路径：
– 低近端相位噪声：1KHz 时为 -148dBc/Hz
– 相位分辨率：λ/16
– 支持 16X、8X、4X 和 1X CW 时钟
• 数字 特性：
– ADC 之后的数字 I/Q 解调器：
– 分数抽取滤波器 M = 1 至 63（递增步长为0.25X）
– 数据吞吐量在抽取后降低
– 带有 32 种预设配置文件的片上随机存取存储器 (RAM)
• 5Gbps JESD 接口：
– JESD204B 子类 0、1 和 2
– 每条 JESD 信道包含 2、4 或 8 条通道
• 小型封装：15mm × 15mm NFBGA-289
