DAC7563SQDGSRQ1：2.5V、4ppm/°C 内部基准，汽车类、双通道12位缓冲电压输出 DAC

来源：本站时间：2025-06-26浏览数：

DAC7563SQDGSRQ1是一款具有 2.5V、4ppm/C 内部基准的汽车类双通道 12位、低功耗、缓冲电压输出 DAC，具有以下主要特性：适用于汽车电子应用具有符合 AEC-Q100 的下列结果：器件温度 1 级：-40C 至 125C 的环境运行温度范围器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2器…

DAC7563SQDGSRQ1是一款具有 2.5V、4ppm/°C 内部基准的汽车类双通道 12位、低功耗、缓冲电压输出 DAC，具有以下主要特性：

适用于汽车电子应用

具有符合 AEC-Q100 的下列结果：

器件温度 1 级：-40°C 至 125°C 的环境运行温度范围

器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2

器件组件充电模式 (CDM) ESD 分类等级 C4B

相对精度：0.3 最低有效位 (LSB) 最大积分非线性 (INL)

毛刺脉冲：0.1 nV-s

双向基准：输入或 2.5V 输出

缺省情况下，输出被禁用

±5mV 初始精度（最大值）

4ppm/°C 温度漂移（典型值）

10ppm/°C 温度漂移（最大值）

20mA 拉灌电流能力

加电复位至零量程或量程中点

低功率：4mW（典型值，5V AVDD，其中包括内部基准电流）

宽电源范围：2.7V 至 5.5V

带有施密特触发输入的 50MHz 串行外设接口 (SPI)

LDAC 和 CLR 功能

支持轨到轨运行的输出缓冲器

封装：超薄小外形尺寸封装 (VSSOP)-10


概述

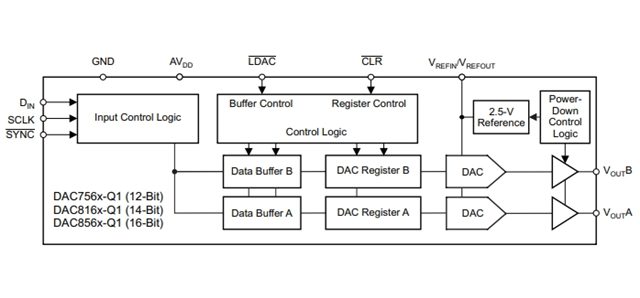

DAC7563SQDGSRQ1器件是一款12 位低功耗、电压输出、双通道数模转换器 (DAC)。该器件包括一个 2.5V，4ppm/°C 内部基准，从而提供了一个 2.5V 或 5V 的满量程输出电压范围。此内部基准有一个 ±5mV 的初始精度，并且能够在 VREFIN/VREFOUT引脚上提供或吸收高达 20mA 的电流。

DAC7563SQDGSRQ1是单片器件，从而提供了出色的线性并大大降低了有害的代码至代码转换时的瞬态电压（毛刺脉冲）。DAC7563SQDGSRQ1使用一个运行时钟速率高达 50MHz 的多用途 3 线制串口。此接口与标准 SPI， QSPI，Microwire，以及数字信号处理器 (DSP) 接口兼容。DAC7563SQDGSRQ1器件在量程中点上电。该器件包含一个断电特性，此特性可将 5V 电压时的流耗减少至 550nA（典型值）。此低功耗、内部基准和小封装尺寸使得DAC7563SQDGSRQ1非常适合于便携式、电池供电运行类设备。

基本信息

产品：DAC7563SQDGSRQ1

位数：12

数模转换器数：2

建立时间：10µs（典型值）

输出类型：Voltage - Buffered

差分输出：无

数据接口：SPI，DSP

参考类型：外部，内部

电压 - 供电，模拟：2.7V ~ 5.5V

电压 - 供电，数字：2.7V ~ 5.5V

INL/DNL (LSB)：±0.3，±0.05
