AMC1304L25DWR：±250mV 输入、精密电流检测增强型隔离式调制器

来源：本站时间：2025-06-25浏览数：

AMC1304L25DWR是一款具有 LDO 和 LVDS 接口的 250mV 输入、精密电流检测增强型隔离式调制器。其主要特性包括• 针对基于分流电阻的电流测量进行优化的引脚兼容系列：– 输入电压范围为 50mV 或 250mV– CMOS 或 LVDS 数字接口选项• 出色的直流性能，支持系统级高精度感测…

AMC1304L25DWR是一款具有 LDO 和 LVDS 接口的 ±250mV 输入、精密电流检测增强型隔离式调制器。


其主要特性包括

• 针对基于分流电阻的电流测量进行优化的引脚兼容系列：

– 输入电压范围为 ±50mV 或 ±250mV

– CMOS 或 LVDS 数字接口选项

• 出色的直流性能，支持系统级高精度感测：

– 偏移误差：±50µV 或 ±100µV（最大值）

– 偏移漂移：1.3µV/°C（最大值）

– 增益误差：±0.2% 或 ±0.3%（最大值）

– 增益漂移：±40ppm/°C（最大值）

• 安全相关认证：

– 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准

– 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS隔离

– CAN/CSA No. 5A 组件接受服务通知、IEC 60950-1 和 IEC 60065 终端设备标准

• 瞬态抗扰度：15kV/µs（最小值）

• 高电磁场抗扰度（请参见应用手册 SLLA181A）

• 外部 5MHz 至 20MHz 时钟输入可更加轻松地实现系统级同步

• 18V 片载低压降 (LDO) 稳压器

• 可在扩展工业温度范围内运行

概述

AMC1304L25DWR是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 VPEAK 的增强型隔离。当与隔离电源配合使用时，AMC1304L25DWR可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。

AMC1304L25DWR的输入针对直接连接分流电阻或其他低电压等级信号源进行了优化。凭借独特的 ±50mV 低输入电压范围，AMC1304L25DWR可通过分流显著降低功耗，同时具有出色的交流和直流性能。通过使用适当的数字滤波器（即集成于 TMS320F2807x 或 TMS320F2837x 系列）来抽取位流，AMC1304L25DWR可在 78kSPS 数据速率下实现 81dB (13.2 ENOB) 动态范围的 16 位分辨率。

在高侧，调制器由集成的低压降 (LDO) 稳压器供电，AMC1304L25DWR支持介于 4V 和 18V 之间的未经稳压的输入电压 (LDOIN)。隔离数字接口由 3.3V 或 5V 电源 (DVDD) 供电。

AMC1304L25DWR采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装，工作温度范围为 –40°C 至 +125°C。

应用领域

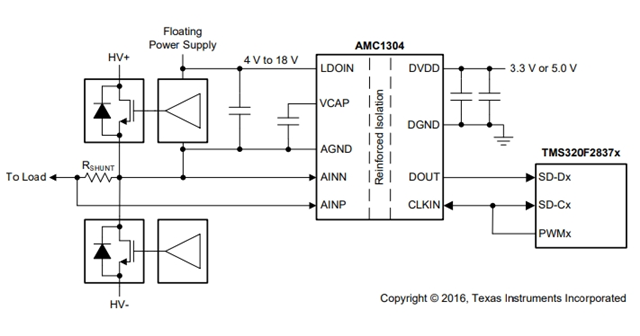

• AMC1304L25DWR基于分流电阻的电流感测用于下列应用：

– 工业电机驱动

– 光电逆变器

– 不间断电源

• 隔离电压测量

性能参数

产品：AMC1304L25DWR

类型：隔离模块

通道数：1
