【DAC】TSMU818A030AMO：8 通道、18 位、30V、100mA 输出数模转换器 (PMU)

来源：本站时间：2025-06-21浏览数：

TSMU818A030AMO数模转换器是一款高性能、高度集成的8通道18位、30V、100mA输出的高电容驱动参数测量单元（PMU）‌。其关键参数为关键参数分辨率：18 bit通道数量：8 Channel输出类型：Current Buffered, Voltage Buffered接口类型：SPI最小工作温度：0 C最大工作温度：+ …

TSMU818A030AMO数模转换器是一款高性能、高度集成的8通道18位、30V、100mA输出的高电容驱动参数测量单元（PMU）‌。其关键参数为

关键参数

分辨率：18 bit

通道数量：8 Channel

输出类型：Current Buffered, Voltage Buffered

接口类型：SPI

最小工作温度：0 C

最大工作温度：+ 100 C

封装 / 箱体：FCBGA-196

INL - 积分非线性：4 LSB

详情

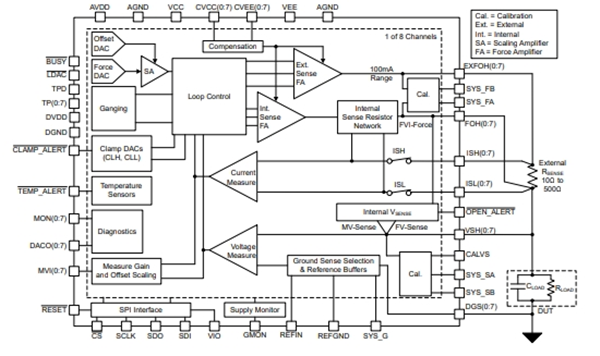

TSMU818A030AMO 是一款高性能、高度集成的参数测量单元 (PMU)，由 eight 独立通道组成。每个通道包括一个电压输出 DAC（用于设置强制电压放大器的可编程输入电平）和两个钳位输入 DAC。TSMU818A030AMO 提供五个基于电阻的可编程力和测量电流范围，范围从 ±5µA 到 ±100mA 不等，其中四个范围使用片上检测电阻。

eight 通道的测量可在线或配置中进行多路复用，因此无需外部多路复用器。此外，TSMU818A030AMO还提供相应通道的单独测量输出。通过一个与 SPI 兼容的简单串行接口，即可控制这些 PMU 功能。80MHz 的接口时钟允许通过双态双缓冲架构进行快速模式更新和状态更改。配置寄存器允许用户轻松更改强制或测量条件、DAC 电平和选定的电流范围。

应用场景

TSMU818A030AMO适用于多种应用场景，包括：

内存测试‌：用于测试存储设备的电气特性。

半导体测试‌：评估半导体器件的性能参数。

源测量单元‌：在多路复用或单独测量中进行精确的源和测量操作‌。

此外，TSMU818A030AMO还具有以下主要特性：

8 通道四象限 PMU

FV、FI、FZ（高阻态）、MV 和 MI 功能

可编程电流范围

内部 ±5µA、±40µA、±200µA、±2mA 范围

使用外部 RSENSE 时高达 ±100mA

30V FV 范围和不对称范围选择
