TRF1305B1RPVR：单通道，DC至 7.2GHz，3dB 带宽，RF 全差分放大器

来源：本站时间：2025-06-17浏览数：

TRF1305B1RPVR是一款单通道、直流至大于7GHz、3dB带宽的 RF全差分放大器，具有优化的性能和多种配置选项。其主要特征包括功率增益：10dB可以通过外部电阻器来降低固定增益宽大信号射频带宽：TRF1305B1：7.2GHz (3dB)、6.4GHz (1dB)OP1dB（差分 100Ω 负载）：15.6dBm (2…

TRF1305B1RPVR是一款单通道、直流至大于7GHz、3dB带宽的 RF全差分放大器，具有优化的性能和多种配置选项。

其主要特征包括

功率增益：10dB

可以通过外部电阻器来降低固定增益

宽大信号射频带宽：

TRF1305B1：7.2GHz (3dB)、6.4GHz (1dB)

OP1dB（差分 100Ω 负载）：

15.6dBm (2GHz)、12.9dBm (4GHz)

OIP3：34.5dBm (2GHz)、25.5dBm (4GHz)

噪声系数：10.4dB (2GHz)、13.4dB (4GHz)

压摆率：25kV/μs

大输入 (±1V) 和输出 (±0.5V) 共模电压范围

灵活的配置和模式：

单端输入、差分输出 (S2D)

差分输入、差分输出 (D2D)

单端输出（性能受限）

交流或直流耦合输入/输出

可调输出共模电压

输入共模范围扩展模式

支持 5V 的灵活单电源或双电源

有功功率损耗：475mW

断电模式


TRF1305B1 的说明

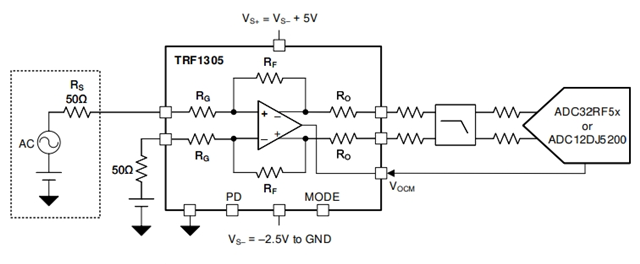

TRF1305B1RPVR是一款超高性能闭环单通道射频放大器，工作带宽从真直流到 7GHz 以上。该器件具有出色的性能，可通过直流或交流耦合接口驱动高速、高性能 ADC，例如 ADC12DJ5200RF 和 ADC32RF5x。TRF1305B1RPVR放大器针对射频、零中频和复杂中频以及高速时域应用进行了优化。TRF1305B1RPVR在固定增益配置下针对性能进行了优化。如果需要较低的增益，请使用外部电阻器。

TRF1305B1RPVR具有一个 VOCM 引脚，允许设置不同的输出共模电压和输入共模电压；例如，用于电平转换或大多数具有不同直流共模电压的 IQ 降压转换器 ADC 接口应用。TRF1305B1RPVR还具有浮动 2 电源轨双电源或单电源选项，以及允许将输入共模范围扩展至更接近电源的 MODE 引脚。

TRF1305B1RPVR具有断电功能。该器件采用 TI 专有的先进 BiCMOS 工艺制造，并采用节省空间的 2mm × 2mm、12 引脚 WQFN-FCRLF 封装。

应用场景

TRF1305B1RPVR适用于多种射频和高速数字应用，包括但不限于：

• 射频采样或 GSPS ADC 驱动器

• 测试和测量

• 无线通信测试

• 射频数字转换器

• 示波器 (DSO)

• 高速数字转换器

• 频谱分析仪

• 矢量信号收发器 (VST)

• 质谱系统
