ADC12DL3200ALJ 具有 LVDS 接口的 3.2GSPS 双通道 12 位模数转换器 (ADC)
特点与优势
• ADC 内核:
– 12 位分辨率
– 双通道模式下采样速率高达 3.2GSPS
• 内部抖动技术,可产生低幅高位谐波
• 低延迟 LVDS 接口:
– 总延迟:< 10ns
– 多达 48 个速率为 1.6Gbps 的数据对
– 四个 DDR 数据时钟
– 选通信号会简化同步
• 本底噪声(无输入,VFS = 1.0VPP-DIFF):
– 双通道模式:-151.1dBFS/Hz
• VCMI 为 0V 的缓冲模拟输入:
– 模拟输入带宽 (–3dB):8.0 GHz
– 可用输入频率范围:> 10 GHz
– 满量程输入电压(VFS,默认值):0.8 VPP
• 无噪声孔径延迟 (TAD) 调节:
– 精确采样控制:19 fs 步长
– 简化同步和交错
– 温度和电压不变延迟
• 简便易用的同步特性:
– 自动 SYSREF 计时校准
– 样片标记时间戳
• 功耗:3.15W
介绍
ADC12DL3200ALJ是一款射频采样千兆采样模数转换器 (ADC),可对从直流到 10GHz 以上的输入频率进行直接采样。ADC12DL3200ALJ在双通道模式下的最大采样速率为 3200MSPS。该器件可通过编程方式针对通道数(双通道模式)和奈奎斯特带宽(单通道模式)进行权衡,方便用户开发灵活的硬件,从而满足高通道数或宽瞬时信号带宽应用的需求。ADC12DL3200ALJ具有 8.0GHz 的全功率输入带宽 (-3dB) 和实用的频率范围,可对频率捷变系统的 L、S、C 和 X 频带进行直接射频采样。

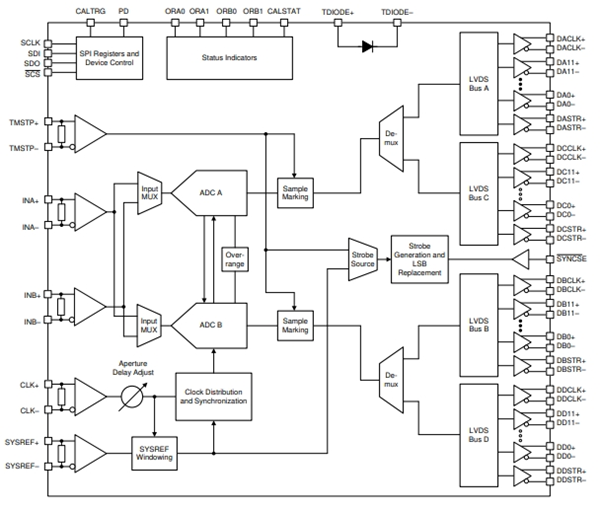

ADC12DL3200ALJ针对延迟敏感型应用采用低延迟的低电压差分信号 (LVDS) 接口,或在需要 LVDS 的简易性时使用该接口。该接口使用多达 48 个数据对、四个双倍数据速率 (DDR) 时钟和四个选通信号(安排在四条 12 位数据总线中)。该接口支持高达 1.6Gbps 的信号速率。选通信号可简化总线间和多个器件间的同步工作。选通信号是在内部产生的,并且 SYSREF 输入可在确定的时间将其复位。无噪声孔径延迟 (T AD) 调节和 SYSREF 窗口化等创新的同步特性进一步简化了多器件同步。
应用场景
ADC12DL3200ALJ适用于多种需要高速采样的应用场景,包括但不限于:
示波器和宽带数字转换器
电子战(信号情报、电子情报)
飞行时间和激光雷达测距
微波回程
汽车雷达测试器
光谱测量
技术规格
分辨率:12 bit
通道数量:2 Channel
接口类型:Serial
采样比:3.2 GS/s
输入类型:Differential/Single-Ended
结构:Folding Interpolating
模拟电源电压:1.1 V, 1.9 V
数字电源电压:1.1 V
SNR – 信噪比:49.7 dB
最小工作温度:- 40 C
最大工作温度:+ 85 C
封装 / 箱体:FCBGA-256
DNL - 微分非线性:0.3 LSB
ENOB - 有效位数:7.4 bit
FPBW - 全功率频宽:8 GHz
INL - 积分非线性:1.6 LSB
湿度敏感性:Yes
转换器数量:2 Converter
功耗:3.15 W
产品类型:ADCs - Analog to Digital Converters
参考类型:External, Internal
SFDR - 无杂散动态范围:78 dB
关闭:No Shutdown
SINAD - 信噪和失真率:46.5 dB
