【LMX2487ESQ】用于射频个人通信的 3GHz 至 7.5GHz Δ-Σ 低功耗双路 PLL

来源：本站时间：2025-04-30浏览数：

LMX2487ESQ器件是一款高性能、低功耗的Delta-Sigma双PLL频率合成器‌，适用于各种通信和测试设备。主要特性用于低分频的四倍模预分频器射频 PLL：16/17/20/21 或 32/33/36/37IF PLL：8/9 或 16/17高级 Delta Sigma 分数补偿12 位或 22 位可选小数模数高达 4 阶可编程 Del…

LMX2487ESQ器件是一款高性能、低功耗的Delta-Sigma双PLL频率合成器‌，适用于各种通信和测试设备。

主要特性

用于低分频的四倍模预分频器

射频 PLL：16/17/20/21 或 32/33/36/37

IF PLL：8/9 或 16/17

高级 Delta Sigma 分数补偿

12 位或 22 位可选小数模数

高达 4 阶可编程 Delta-Sigma 调制器

改善锁定时间的功能

需要的 Fastlock / Cycle Slip Reduction

单字写入

集成超时计数器

宽工作范围

LMX2487E RF PLL：3.0 GHz 至 7.5 GHz

有用的功能

数字锁检测输出

硬件和软件关断控制

片上晶体参考倍频器

射频相位比较频率高达 50 MHz

2.5V 至 3.6V 工作电压，3.0V 时 ICC = 8.5mA

这些特性使得LMX2487ESQ适用于需要高精度频率合成的射频通信应用。


概述

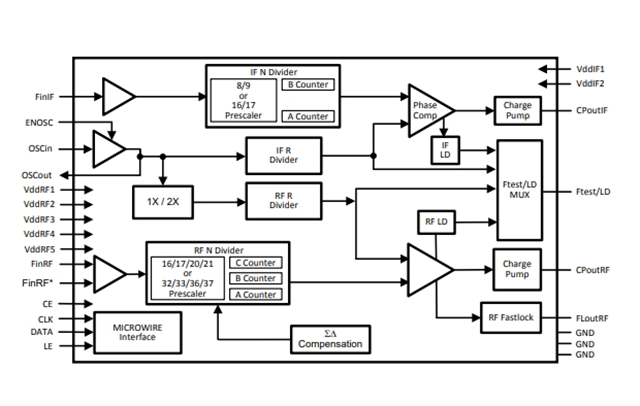

LMX2487ESQ器件是一款低功耗、高性能 delta-sigma 小数 N 分频 PLL，具有一个辅助整数 N 分频 PLL。它是使用 TI 的先进工艺制造的。

采用 delta-sigma 架构，较低偏移频率的小数杂散被推至环路带宽之外的较高频率。将杂散和相位噪声能量推至较高频率的能力是调制器阶数的直接函数。与模拟补偿不同，LMX2487ESQ中使用的数字反馈技术对温度变化和晶圆加工变化具有很强的抵抗力。LMX2487ESQ Δ-Σ 调制器可编程至四阶，这允许设计人员选择最佳调制器阶数，以适应系统的相位噪声、杂散和锁定时间要求。

用于对LMX2487ESQ进行编程的串行数据通过三线高速（20-MHz） MICROWIRE 接口传输。LMX2487ESQ提供精细的频率分辨率、低杂散、快速的编程速度以及用于更改频率的单字写入。这使得它非常适合直接数字调制应用，其中 N 计数器直接使用信息进行调制。LMX2487ESQ采用 24 引脚 4.0 × 4.0 × 0.8 mm WQFN 封装。

主要规格

产品：LMX2487ESQ

类型：锁相环 - PLL

电路数量：2 Circuit

最大输入频率：7.5 GHz

最小输入频率：250 MHz

输出频率范围：3 GHz to 7.5 GHz

电源电压-最大：3.6 V

电源电压-最小：2.5 V

技术：Si

最小工作温度：- 40 C

最大工作温度：+ 85 C
