RF Receiver | LM15851NKE（VQFNP-68）一款12 位、4.0GSPS、射频采样宽带接收器

来源：本站时间：2025-04-29浏览数：

‌LM15851NKE：12 位、4.0GSPS、射频采样宽带接收器主要特性出色的噪声和线性性能，最高可达 FIN = 3GHz 以上可配置数字下变频器 (DDC)抽取因数范围为 4 至 32（复杂基带输出）在 4x 抽取率和 4000MSPS 条件下，可用输出带宽为 800MHz在 32x 抽取率和 4000MSPS 条件下，可…

‌LM15851NKE：12 位、4.0GSPS、射频采样宽带接收器

主要特性

出色的噪声和线性性能，最高可达 FIN = 3GHz 以上

可配置数字下变频器 (DDC)

抽取因数范围为 4 至 32（复杂基带输出）

在 4x 抽取率和 4000MSPS 条件下，可用输出带宽为 800MHz

在 32x 抽取率和 4000MSPS 条件下，可用输出带宽为 100MHz

低引脚数目 JESD204B 子类 1 接口

自动优化输出通道计数

嵌入式低延迟信号范围指示

低功耗


此外，LM15851NKE的主要规格包括：

最大采样率：4000MSPS

最小采样率：1000MSPS

DDC 输出字大小：15 位复数（共 30 位）

三阶互调失真 (IMD3)：−64dBc（−13dBFS 时，FIN = 2140MHz ± 30MHz）

全功率带宽 (FPBW) (–3dB)：3.2GHz））

电源电压：1.9V 和 1.2V

功耗

10 倍抽取率 (4000MSPS)：2W

断电模式：< 50mW

应用领域

LM15851NKE广泛应用于以下领域：

• 无线基础设施

• RF 采样软件定义无线电

• 宽带微波回程

• 电缆数据服务接口规范 (DOCSIS)/电缆基础设施

描述

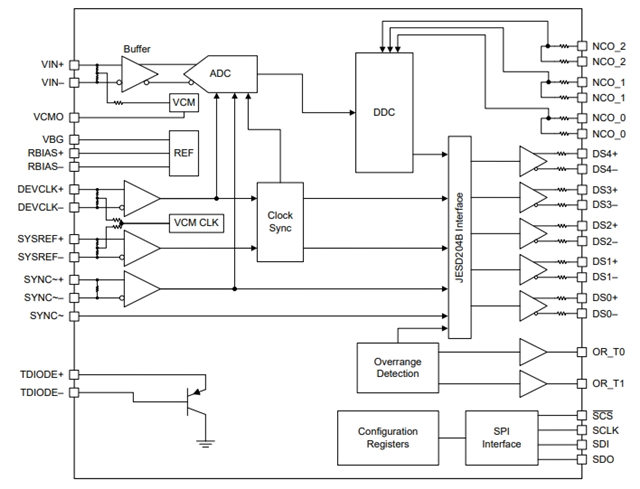

‌LM15851NKE是一款12位射频采样宽带接收器，主要用于需要宽带采样的各种应用，特别是在通信、测试仪器和雷达系统中表现出色。德州仪器 (TI) 的千兆次采样模数转换器 (ADC) 技术支持采用射频直接对大范围频谱采样。集成 DDC（数字下变频器）可进行数字滤波和下变频转换。所选频率块适用于 JESD204B 串行接口。数据以基带 15 位复数信息形式输出，以减轻下游处理压力。根据数字下变频器 (DDC) 抽取率和链接输出率设置，该数据将通过串行接口的 1 至 5 通道输出。

LM15851NKE器件采用68 引脚超薄四方扁平无引线 (VQFN) 封装。该器件的工业环境运行温度范围为 –40°C ≤ TA ≤ 85°C。

如需获取有关LM15851NKE收发器的产品报价，欢迎通过访问官网www.hkmjd.com在线联系明佳达电子。
