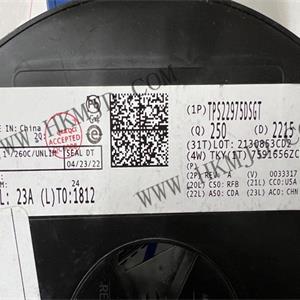

TPS22975DSGT 是一款单通道负载开关，可提供可配置的上升时间来尽量减小浪涌电流。此器件包括一个 N 通道金属氧化物半导体场效应晶体管 (MOSFET)，可在 0.6 V 至 5.7V 的输入电压范围内运行并可支持 6A 的最大持续电流。此开关由一个开/关输入 (ON) 控制，此输入能够直接连接低电压控制信号。TPS22975DSGT 包含一个可选 230Ω 片上负载电阻，用于在此开关关断时进行快速输出放电。

TPS22975DSGT 采用小型，节省空间的 2mm × 2mm 8 引脚 SON 封装 (DSG)，集成的散热焊盘允许该器件产生较高的功率耗散。该器件在自然通风环境下的额定运行温度范围为 –40°C 至 +105°C。

TPS22975DSGT 特性

• 集成单通道负载开关

• 输入电压范围：0.6V 至 VBIAS

• VBIAS 电压范围：2.5V 至 5.7V

• 导通电阻 (RON)

– RON = 16m（VIN = 0.6V 到 5.7V，VBIAS = 5.7V 时的典型值）

• 6A 最大持续开关电流

• 低静态电流

– 37µA（VIN = VBIAS = 5V 时的典型值）

• 低控制输入阈值支持使用1.2V、1.8V、2.5V、3.3V 逻辑器件

• 可配置的上升时间

• 热关断

• 快速输出放电 (QOD)（可选）

• 带有散热焊盘的小外形尺寸无引线 (SON) 8 引脚封装

• 经测试，静电放电 (ESD) 性能符合 JESD 22 规范

– 2000V 人体模型 (HBM) 和 1000V 带电器件模型 (CDM)

TPS22975DSGT 产品属性

制造商: Texas Instruments

产品种类: 电源开关 IC - 配电

类型: Load Switch

输出端数量: 1 Output

输出电流: 6 A

导通电阻—最大值: 16 mOhms

运行时间—最大值: 1.45 ps

空闲时间—最大值: 2 us

工作电源电压: 600 mV to 5.7 V

最小工作温度: - 40 C

最大工作温度: + 105 C

安装风格: SMD/SMT

封装 / 箱体: WSON-8

系列: TPS22975

TPS22975DSGT 应用

• Ultrabook™

• 笔记本电脑和上网本

• 平板电脑

• 消费类电子产品

• 机顶盒和家庭网关

• 电信系统

• 固态硬盘 (SSD)
