ADMV7310BCEZ 是一款完全集成的系统级封装 (SiP) 同相/正交 (I/Q) 升频器，可在直流至 2 GHz 的中频 (IF) 输入范围和 71 GHz 至 76 GHz 的射频 (RF) 输出范围之间工作。该套件使用由 6× 本地振荡器 (LO) 倍频器驱动的镜像抑制混频器。混频器输出后接可变增益放大器 (VGA) 和功率放大器 (PA)，提供 35 dB（典型值）的转换增益。提供差分 I 和 Q 混频器输入，并可通过适用于直接转换应用的差分 I 和 Q 基带波形进行驱动。或者，可以针对单端应用使用一个外部 90° 混合和两个外部 180° 混合来驱动输入。

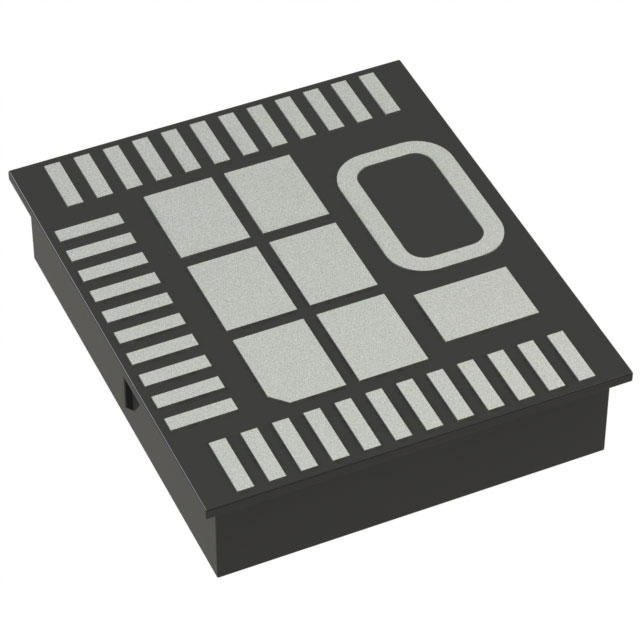

ADMV7310BCEZ 采用完全集成的表面安装 50 端子 16.00 mm × 14.00 mm 芯片阵列小外形无铅腔面 (LGA_CAV) 封装。ADMV7310BCEZ 的工作温度范围为 −40°C 至 +85°C。

特性（ADMV7310BCEZ）

最大转换增益：35 dB（典型值）

增益调节范围：40 dB（最小值）

PSAT：增益 = 23.5 dB 和 19.5 dB 时为 26 dBm（典型值）

OIP3：增益 = 23.5 dB 且每个信号音的 POUT = 16.5 dBm 时为 31 dBm（典型值）

OP1dB：增益 = 23.5 dB 和 19.5 dB 时为 25 dBm（典型值）

内置功率检波器

用于 LO 调零的内置包络检波器

完全集成的表面安装 50 端子 16.00 mm × 14.00 mm LGA_CAV 封装

应用（ADMV7310BCEZ）

E 频段通信系统

高容量无线回程

测试与测量

航空航天和防务
