AD8317ACPZ是一款解调对数放大器，能够将RF输入信号精确地转换为相应的dB输出。它在级联放大器链上采用渐进压缩技术，每一级均配有检波器单元。该器件有测量和控制器两种工作模式。对于1 MHz至8 GHz信号，它能保持精确的对数一致性，并能在最高10 GHz下工作。典型输入动态范围为55 dB（以50 Ω为基准），误差小于±3 dB。AD8317ACPZ的响应时间为6 ns/10 ns（下降时间/上升时间），能够检测脉冲频率超过50 MHz的RF突发脉冲。在环境温度条件下，该器件具有较佳的对数截距稳定性。它采用3.0 V至5.5 V电源供电。典型功耗为22 mA，在禁用状态下功耗可降至200 μA。

AD8317ACPZ可以配置成向功率放大器提供控制电压，或提供VOUT引脚的测量输出。因为输出可以用于控制器应用，所以宽带噪声问题得到了特别处理，可降至较小。在这种模式下，设定点控制电压作用于VSET引脚。

经过RF放大器的反馈环路通过VOUT实现闭合，其输出将放大器的输出调节至与VSET相对应的幅度。AD8317可通过VOUT引脚提供0 V至(VPOS − 0.1 V)输出，适合控制器应用。作为测量器件，VOUT在外部与VSET相连，以产生输出电压VOUT，它是RF输入信号幅度的线性dB减函数。

对数斜率为-22 mV/dB，由VSET接口确定。用INHI输入时，截距为15 dBm（以50 Ω、CW输入为基准）。这些参数非常稳定，不随电源电压和温度波动而变化。

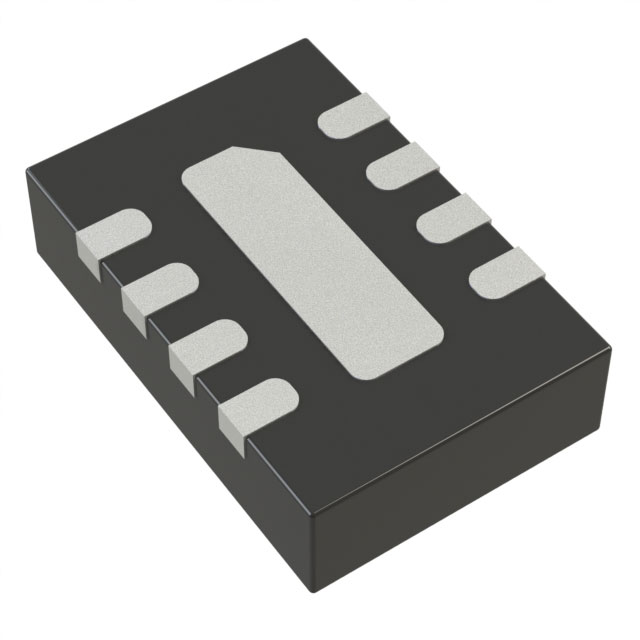

AD8317ACPZ采用SiGe双极性IC工艺制造，并采用2 mm × 3 mm、8引脚LFCSP封装，工作温度范围为-40°C至+85℃。

AD8317ACPZ 应用

RF发射机PA设定点控制与电平监控

无线电线路发射机中的功率监控

基站、WLAN、WiMAX和雷达中的RSSI测量

AD8317ACPZ 特性

宽带宽：1 MHz至10 GHz

高精度：±1.0 dB（整个温度范围内）

动态范围：55 dB（最高可达8 GHz ± 3 dB的误差）

温度稳定性：±0.5 dB

低噪声测量/控制器输出，VOUT

脉冲响应时间：6 ns/10 ns（下降/上升）

小尺寸、2 mm × 3 mm LFCSP封装

电源供电：3.0 V至5.5 V (22 mA)

采用高速SiGe工艺制造
