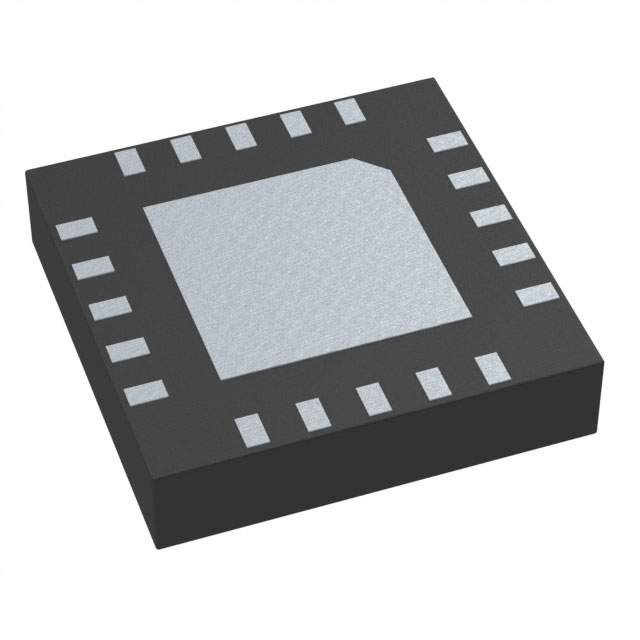

ADRF5030BCCZN是一款非反射式单刀双掷 （SPDT） 开关，采用绝缘体上硅（SOI）工艺制造。ADRF5030BCCZN的工作频率范围为 100 MHz 至 20 GHz，其插入损耗低于 1.2 dB，隔离度高于 45 dB。此外，ADRF5030BCCZN采用互补金属氧化物半导体 （CMOS） 和低压晶体管到晶体管逻辑 （LVTTL） 兼容控制。

主要特性

宽带频率范围：100 MHz 至 20 GHz

非反光 50 Ω设计

低插入损耗

0.1 GHz 至 6 GHz 之间为 0.7 dB（典型值）

6 GHz 至 12 GHz 之间为 0.9 dB（典型值）

1.2 dB（典型值），最高 20 GHz

高隔离度

100 MHz 至 6 GHz 之间为 55 dB（典型值）

6 GHz 至 12 GHz 之间为 50 dB（典型值）

高达 20 GHz 时为 45 dB（典型值）

高输入线性度

P0.1dB：>36 dBm（典型值）

IP3：>60 dBm（典型值）

高 RF 功率处理能力

直通路径：36 dBm 峰值/33 dBm 平均值

端接路径：36 dBm 峰值/33 dBm 平均值

热切换：36 dBm 峰值/33 dBm 平均值

兼容 CMOS/LVTTL

无低频杂散;无负电压发生器

RF 开关时间：70 ns

RF 建立时间 （0.1 dB）：95 ns

单电源工作能力（VDD = 3.3 V，VSS = 0 V）

20 引脚、3 mm × 3 mm、LGA 封装

引脚与 ADRF5022 和 ADRF5026 兼容

ADRF5030BCCZN适用于多种应用场景，包括：

测试仪器

军用无线电、雷达、电子对抗措施 （ECM）

微波无线电和甚小孔径终端 （VSAT）
