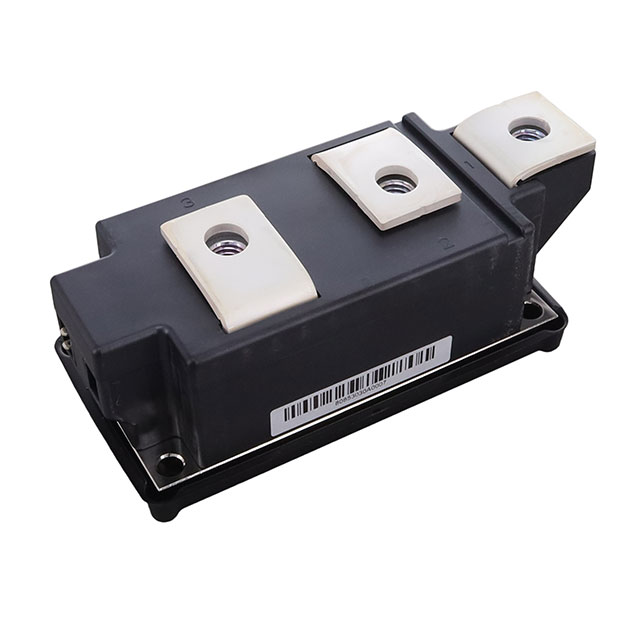

TD700N22KOF 晶闸管/二极管 60 mm 主块 2200 V、700 A 模块，用于压力触点技术中的相位控制。还可提供预涂热界面材料。

TD700N22KOF产品特性

采用压力触点技术，可靠性高

工业标准封装

电绝缘底板

TD700N22KOF产品优点

同类最佳的功率密度，采用引脚对引脚兼容的 60 毫米外壳，避免模块并联

在标准 60 毫米外壳中具有最高的浪涌电流

在整个使用寿命期间具有可预测的性能

可用于安全应用

安装简单，上市时间更短

TD700N22KOF产品属性

结构： 串联 - SCR/二极管

SCR 数，二极管： 1 SCR，1 个二极管

电压 - 断态： 2.2 kV

电流 - 通态 (It (AV))（最大值）： 700 A

电流 - 通态 (It (RMS))（最大值）： 1050 A

电压 - 栅极触发 (Vgt)（最大值）： 2.2 V

电流 - 栅极触发 (Igt)（最大值）： 250 mA

电流 - 非重复浪涌： 50、60Hz (Itsm) 20400A @ 50Hz

电流 - 保持 (Ih)（最大值）： 300 mA

工作温度： 135°C（TJ）

安装类型： 底座安装

封装/外壳： 模块

TD700N22KOF产品应用

中压驱动

电机控制
