AMC1305-Q1 器件是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 V峰值 的增强型隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。

AMC1305-Q1 针对直接连接分流电阻器或其它低电压等级信号源进行了优化，同时具有出色的直流和交流性能。分流电阻通常用于感测牵引逆变器、车载充电器或类似汽车应用 中的电流。通过使用适当的数字滤波器（即，集成于 TMS320F2837x）来抽取位流，该器件可在 78kSPS 数据速率下实现 85dB (13.8 ENOB) 动态范围的 16 位分辨率。

在高侧，调制器由 5V (AVDD) 标称电压供电，而隔离数字接口则由 3.3V 或 5V 电源 (DVDD) 供电。

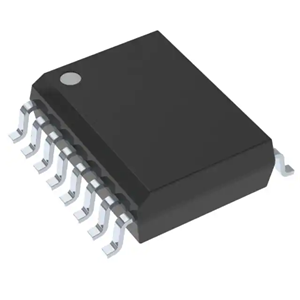

AMC1305-Q1 采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装。

特征

•具备汽车应用资格

•AEC-Q100合格，结果如下：

–1级温度：-40°C至+125°C

–HBM ESD等级2

–CDM ESD分类等级C6

•引脚兼容系列：

–±50 mV或±250 mV输入电压范围

–CMOS或LVDS数字接口选项

•卓越的直流性能：

–偏移误差：±50µV或±150µV（最大值）

–偏移漂移：1.3µV/°C（最大值）

–增益误差：±0.3%（最大值）

–增益漂移：±40 ppm/°C（最大值）

•安全相关认证：

–7000-VPK加强隔离符合DIN V VDE V 0884-10（VDE V 0.884-10）：2006-12

–根据UL1577，5000-VRMS隔离1分钟

–CAN/CSA 5A号部件验收服务通知

•瞬态抗扰度：15 kV/µs（最小值）

•高电磁场抗扰度

•外部5 MHz至20 MHz时钟输入

应用

•基于分流器的电流感测或基于电阻器分压器的电压感测输入：

–牵引逆变器

–车载充电器（OBC）

–DC-DC转换器

–电池管理系统（BMS）
