ADAQ4224BBCZ是一种 μModule® 精密数据采集 (DAQ) 信号链解决方案，它将信号链设计中的元件选择、优化和布局等难题从设计人员转移到了器件上，从而缩短了精密测量系统的开发周期。ADAQ4224BBCZ保证最大 ±1.0 ppm INL 和 24 位无缺码，在 -40°C 至 +105°C 温度范围内实现了无与伦比的精密性能。

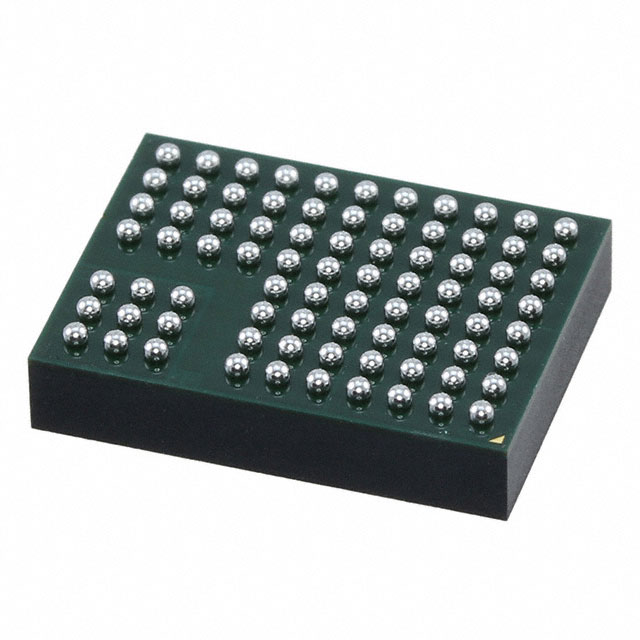

ADAQ4224BBCZ采用系统级封装 (SIP) 技术，在 14 mm × 9 mm、0.8 mm 间距、178 球 CSP_BGA 小型封装中集成了数据采集解决方案所需的常用信号处理模块。

ADAQ4224BBCZ 特性

高性能

吞吐量：2 MSPS，无延迟

INL: -40 °C 至 105 °C 时最大 ±1 ppm

总系统动态范围 128 dB 典型值

信噪比：典型值 106.5 dB，总谐波失真（THD）：典型值 -122 dB 典型值：-122 dB

偏移误差漂移 最大 +4.1 μV/°C

增益误差漂移 最大 +1.50 ppm/°C

易用性降低了系统复杂性

二阶 270 kHz 抗混叠滤波器

高 Z PGIA 增益选项： 1/3, 5/9, 20/9, 20/3

灵活的外部基准电压：4.096 V 或 5 V

差分输入电压范围（±REFIN/增益）：±15 V、±9 V、±2.25 V、±0.75 V

宽输入共模电压范围： -8 V 至 +10 V

低输入偏置电流： 典型值：-30 pA

高密度解决方案减少了系统占用空间

14 mm × 9 mm、0.8 mm 间距、178 球 CSP BGA

与同等分立解决方案相比，占用空间减少 4 倍

带有内部 VCM 生成器的板载基准缓冲器

总功耗： 2 MSPS 时典型功耗为 446 mW

电气隔离、1.8 V I2C 兼容型温度传感器

Flexi-SPI 数字接口

1、2 或 4 个 SDO 通道允许较慢的 SCK

回声时钟模式简化了数字隔离器的使用

兼容 1.2 V 至 1.8 V 逻辑电压

PGIA 增益控制（A0、A1）接口

采样分辨率扩展至 30 位

超量程和同步位

ADAQ4224BBCZ 规格

系列： µModule®

类型：数据采集系统（DAS）

通道数： 1

分辨率（位）： 24 b

采样率（每秒）： 2M

数据接口： I2C，SPI

供电电压源： 单电源

工作温度： -40°C ~ 105°C

安装类型： 表面贴装型

ADAQ4224BBCZ 应用

自动测试设备

机器自动化

过程控制

医疗和工业仪表

数字控制回路
