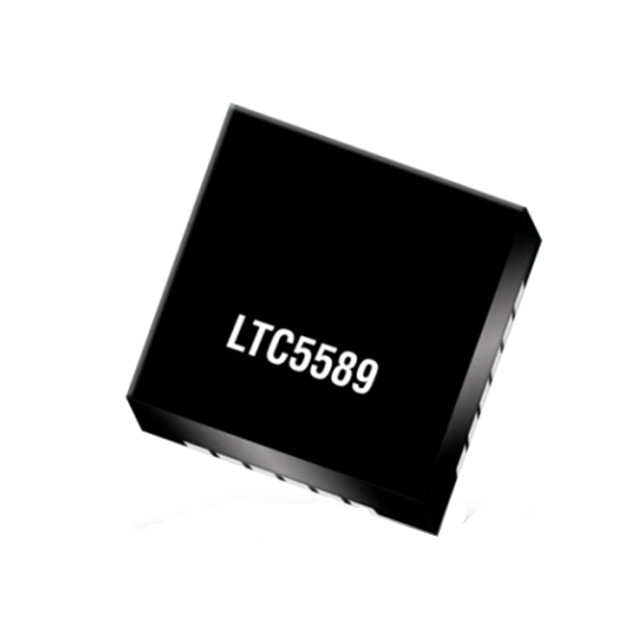

LTC5589IUF是一款专为低功率无线应用而设计的直接转换 I/Q 调制器,其可在一个 RF 载波上实现差分基带 I 和 Q 信号的直接调制。通过给 I 和 Q 输入端施加 90° 相移信号可以实现单边带调制或边带抑制上变频。可把 I/Q 基带输入端口 AC 或 DC 耦合至一个具有大约 1.4V 共模电压电平的电源。
应用
无线传声器
电池供电型无线电装置
矢量调制器
2.45GHz 至 5.8GHz 发送器
软件定义无线电 (SDR)
军用无线电
技术规格
频率范围:700MHz 至 6GHz
低功率:2.7V 至 3.6V 电源;29.5mA
低的 LO 载波泄漏:在 1.8GHz 时为 –43dBm
边带抑制:在 1.8GHz 时为 –50dBc
输出 IP3:在 1.8GHz 时为 19dBm
低RF 输出噪声层:-157dBm/Hz (在 30MHz 偏移、PRF = 1.8dBm、fRF = 2.17GHz)
正弦波或方波 LO 驱动
SPI 控制:
可调增益: 19dB (1dB 步进)
产生的电源电流:9mA 至 39mA
I/Q 偏移调节:–64dBm LO 载波泄漏
I/Q 增益 / 相位调节:–1dBc 边带抑制
24 引脚 4mm x 4mm 塑料 QFN 封装
