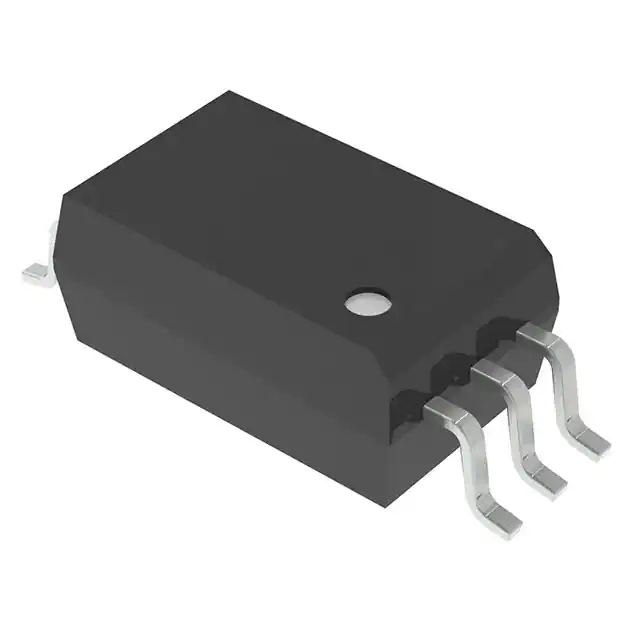

商品名称:UCC23313BQDWYRQ1
数据手册:UCC23313BQDWYRQ1.pdf
品牌:TI
年份:23+
封装:SOIC-6
货期:全新原装
库存数量:3000 件
UCC23313BQDWYRQ1 是一款适用于 IGBT、MOSFET 和 SiC MOSFET 的光兼容单通道隔离式栅极驱动器,具有 4.5A 峰值拉电流和 5.3A 峰值灌电流以及 3.75kVRMS 基础型隔离额定值。由于具有 33V 的高电源电压范围,因此允许使用双极电源来有效驱动 IGBT 和 SiC 功率 FET。
UCC23313BQDWYRQ1 可以驱动低侧和高侧功率 FET。与基于光耦合器的标准栅极驱动器相比,此器件的主要特性和特征可显著提高性能和可靠性,同时在原理图和布局设计中保持引脚对引脚兼容性。性能亮点包括高共模瞬态抗扰度 (CMTI)、低传播延迟和小脉宽失真。严格的过程控制可实现较小的器件对器件偏移。输入级是仿真二极管 (e-diode),这意味着与光耦合器栅极驱动器中传统的 LED 相比,可靠性和老化特性更为出色。该器件采用扩展型 SO6 封装,爬电距离和间隙大于 8.5mm,塑封材料(材料组 I)的相对漏电起痕指数 (CTI) 大于 600V。具有高性能和高可靠性,因此非常适合用于 汽车电机驱动器 ,例如牵引逆变器、车载充电器、直流充电站以及汽车暖通空调和加热系统。更高的工作温度为传统光耦合器以前无法支持的应用开辟了机会。
特性
符合面向汽车应用的 AEC-Q100 标准
具有光兼容输入的 3.75kVRMS 单通道隔离式栅极驱动器
适用于光隔离式栅极驱动器的引脚对引脚普适版升级
可输出 4.5A 峰值拉电流、5.3A 峰值灌电流
最高 33V 输出驱动器电源电压
8V (B) 或 12V VCC UVLO 选项
轨到轨输出
105ns(最大值)传播延迟
25ns(最大值)器件对器件延迟匹配
35ns(最大值)脉宽失真度
150kV/µs(最小值)共模瞬态抗扰度 (CMTI)
隔离栅寿命大于 50 年
输入级具有 13V 反极性电压处理能力,支持互锁
扩展型 SO-6 封装,爬电距离和间隙大于 8.5mm
运行结温 TJ:–40°C 至 +150°C
提供功能安全
可帮助进行功能安全系统设计的文档
安全相关认证:
符合 DIN V VDE V0884-11:2017-01 标准的 6000VPK 基础型隔离(进展中)
符合 UL 1577 标准且长达 1 分钟的 3.75kVRMS 隔离
应用
工业电机控制驱动
工业电源、UPS
太阳能逆变器
感应加热
